易福门0J5031 IE5282电感式接近开关
产品资料
用于空间受限的情况
带有节省空间的 M8 连接器
坚固的金属外壳，适用于严苛的工业环境
极高的开关频率
清晰明确地指示开关状态
产品特征
电气设计 PNP
输出功能 常开
感应距离 [mm] 2
外壳 螺纹结构
尺寸 [mm] M8 x 1 / L = 50
电气数据
工作电压 [V] 10...36 DC
电流损耗 [mA] 15; (24 V)
防护等级 III
反相保护 有
显示
开关状态 4 x 90° LED, 黄色
附件
供货范围
固定螺母: 2
注释
包装单位 1 件
电气连接 - 插头
接口 接插件: 1 x M8

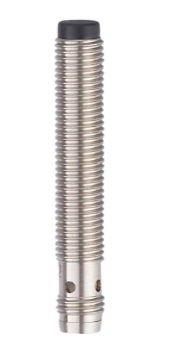

产品图片
输出
电气设计 PNP
输出功能 常开
开关量输出DC电压降*值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 200
开关频率DC [Hz] 1200
短路保护 有
过载保护 有
监控范围
感应距离 [mm] 2
实际感应距离 Sr [mm] 2 ± 10 %
工作距离 [mm] 0...1.6
精度/偏差
校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比] 1...20
开关点偏移 [Sr的百分比] -10...10
工作条件
环境温度 [°C] 0...80
外壳防护等级 IP 65; (用ifm插座妥善拧紧: IP 67)
/测试
EMC电磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 3 V
EN 55011 等级B
MTTF [年] 1376
UL
Ta -25...80 °C
Enclosure type Type 1
电源 Class 2
文件数量UL E174191
机械技术数据
重量 [g] 18.4
外壳 螺纹结构
安装 非齐平安装
尺寸 [mm] M8 x 1 / L = 50
螺纹代号 M8 x 1
原材料 螺纹套筒: 特种钢; 感应面: LCP 黑色; 灌封: 耐油
拧紧扭矩 [Nm] A = 5 mm: 2 Nm; B: 6 Nm
显示器/操作件
