STR-GK5高压开关特性测试仪产品特点及连接方法
高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理能力，能抵御强电磁场（500KV以上）干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。针对不同开关的不同测试要求，仪器具有丰富完善的用户自定义功能。仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。仪器可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。
STR-GK5高压开关特性测试仪产品特点：
1.800×600大彩色液晶显示器、高速热敏打印机；
2.集成操作电源（20A），无须现场二次电源，现场使用更加方便快捷；
3.具有2个标准USB接口；
4.具有录波功能，可对应时间坐标显示断口状态波形、分（合） 高压开关机械特性测试仪闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断；
5.Windows98操作系统，触摸操作方式，可接鼠标或键盘操作；
6.可测试12通道时间及同期，尤其可以测试某些高压开关辅助断口与主断口的时间（6路）及电阻值；
7. 可测试一路速度，配备角速度、线性传感器、滑线电阻，几乎涵盖所有型号开关的速度测试；
8.设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；
9.内部抗干扰电路可以抵御现场感应的15kV高压，保护断口安全、可靠；
10.支持开关操作机构的低电压试验。
STR-GK5高压开关特性测试仪断口线的连接方法
6.1断口线的连接
该仪器可同时测出六个断口机械特性参数。

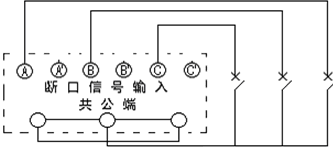

（1）单断口接线
将开关一端（三触头）对应连接仪器 A、B、C 断口信号输入端，另一端任意连接到仪器共公端（断口信号输入）

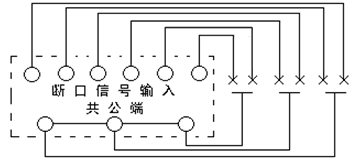

（2）双断口接线
将开关一端(六触头)分别对应连接到仪器A-C’ 断口信号输入端，另一端任意连接到仪器共公端（断口信号输入）
