FZW28(A)-12F型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。

柱上真空高压断路器FZW28-12/630-16触头使用条件
3.1 正常使用条件
a）周围空气温度: -40℃～+40℃；
b）海拔高度: 不过2000m;
c）周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
d）风速不过34m/s（相当于圆柱表面上的700Pa）；
e）来自开关设备和控制设备处部的振动或地动是可以忽略的；
f）污秽等级:Ⅲ级。
3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
FZW28-12F/630-25型号含义

FZ------真空负荷开关

W-----（使用环境）户外

28-----产品设计序号

12------额定电压（KV）

F-------分界开关

630-----额定电流（A）

25--------额定短时耐受电流（KA）

主要技术参数
4.1断路器的额定参数见表1

序号	项目	单位	数值
1	额定电压	KV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定短路开断电流	KA	20
5	额定峰值耐受电流（峰值）	KA	50
6	额定短时耐受电流（4S）	KA	20
7	额定短路关合电流（峰值）	KA	50
8	机械寿命次数	次	10000
9	额定短时开断电流开断次数	次	30
10	工频耐压（1min）：干试（相间、对地/断口）	KV	42/48
11	雷电冲击耐受电压（峰值）相间、相对/断口	KV	75/85
12	额定操作顺序	KV	分-0.3s-合分-180s-合分
13	额定操作电压辅助回路额定电压	Kg	220

注：当产品使用场地的海拔过1000m时，绝缘耐压应按GB/T11022-1999进行相应的修正。
4.2 断路器装配调整参数见表2

序号	项目	单位	数值
1	触头开距	mm	9+1-0.5
2	触头行程	mm	3+1-0.5
3	平均分闸速度	m/s	1.2±0.2
4	平均合闸速度	m/s	0.6±0.2
5	触头合闸弹跳时间	ms	≤2
6	箱体内极间中心距离	mm	135
7	箱体外极间中心距离	mm	280
8	三相分闸同期性时差	ms	≤2
9	每极回路直流电阻	μΩ	≤200
10	合闸时间	ms	≤45
11	分闸时间	ms	≤45
12	动触头允许磨损厚度	mm	3
13	合闸时触头压力	N	2000±200
14	SF6气体额定压力（表压）	MPa	“0”
15	净重	Kg	185

4.3 操作机构主要技术参数
4.3.1 、储能电机：采用直流串激电动机，其技术数据如表3

型号	额定电压（V）	额定功率（W）	正常工作范围	额定电压下储能时间（s）
YJ220-5301BS	-220	20	85%~120%额定工作电压	≥5

4.3.2 、手动储能操作力：采用机构所配储能手柄时总线大操作力小于25公斤。
4.3.3 、合闸电磁铁：采用螺管式电磁铁，其线圈技术数据如表4。

额定电压（V）	额定电流（A）	额定功率（W）	20℃时线圈电阻（Ω）	正常工作电压范围
-220	3．9	860	56	65%~110%额定工作电压

厂家*：2天发货，5天包退，7天包换，一年保修。

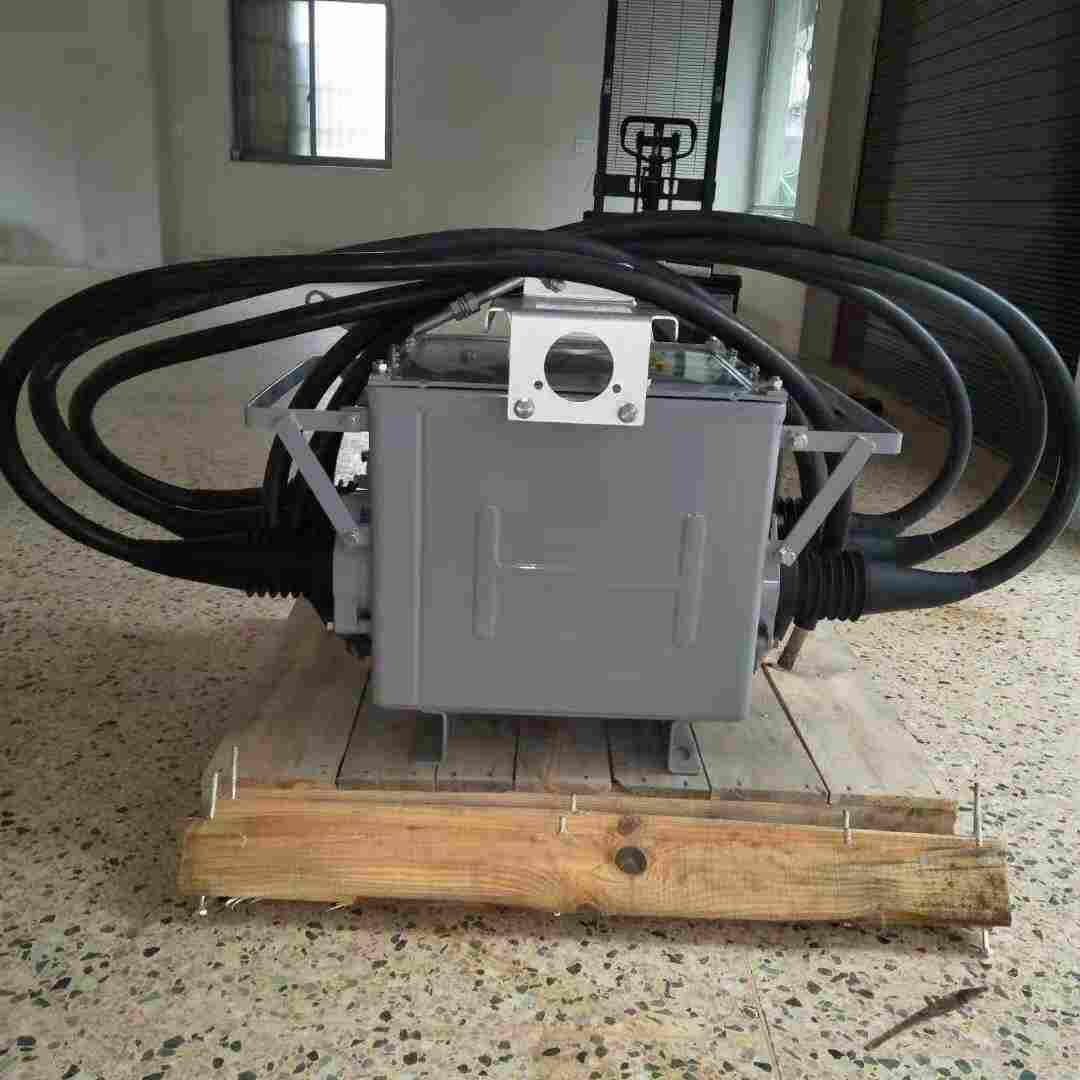

柱上真空高压断路器FZW28-12/630-16触头

柱上真空高压断路器FZW28-12/630-16触头工厂已装配好的断路器在出厂前都要进行完整性检验，并按照 GB1984 进行出厂试验以证明其结构和功能的正确性。
收货方在现场收到此开关设备，应进行以下工作：
检查货物是否完整无缺，有无受到损坏。
运输中是否有数量短缺、缺陷或其他：
—在发货清单上如实说明
—对严重损坏的货物拍照并及时通知供货方
对于特殊使用条件，由制造厂与用户进行协商，并取得一致意见

柱上真空高压断路器FZW28-12/630-16触头
