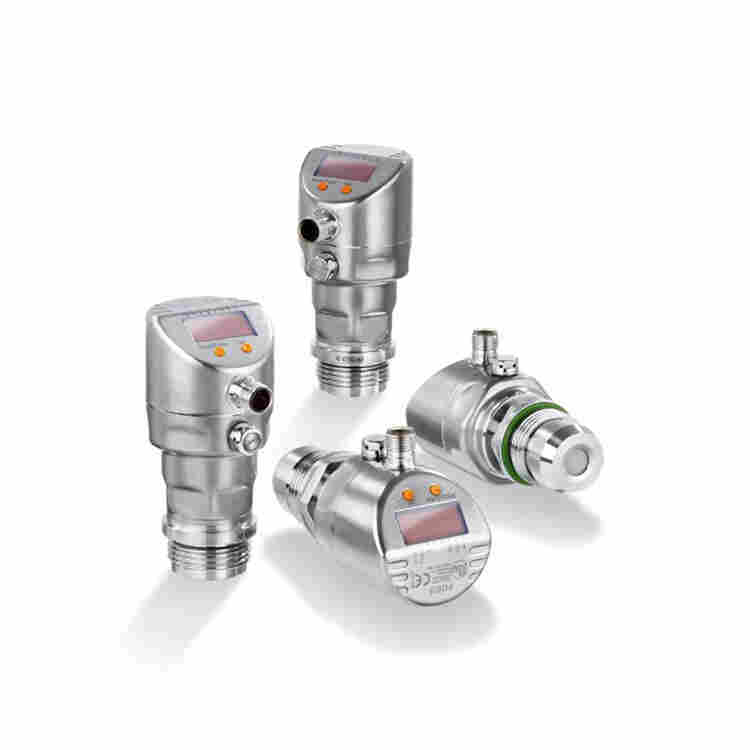

带显示屏的压力传感器 PN3094 德国IFM易福门
购买须知：本公司经营的及型号众多，库存每天变动不预存，网上标价不是产品实际售价，*价格需要来点垂询我司业务员，本公司与德邦、顺丰、安能等物流快递合作，有*的打包员打包，将产品安全送达客户目的地。随时欢迎广大新老用户来我司洽谈业务合作！
支持IO-Link的可编程开关量输出以及模拟量输出
红/绿显示，用于明确标识可接受的范围
管路连接可进行旋转，方便进行*的排列
高负载保护，长期稳定性
坚固的设计，适用于严苛的工业环境
产品特征
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
测量范围 -1...10 bar -14.5...145 psi -0.1...1 MPa
系统接口 螺纹连接 G 1/4 内螺纹 M6 I
应用
特殊的性能 镀金触点
测量元件 陶瓷电容式压力测量元件
介质 液体和气体介质
介质温度 [°C] -25...80
爆破压力*小值 150 bar 2175 psi 15 MPa
抗压强度 75 bar 1087 psi 7.5 Mpa
耐真空 [mbar] -1000
压力 相对压力; 真空
电气数据
工作电压 [V] 18...30 DC; (符合EN 50178 SELV/PELV标准)
电流损耗 [mA] < 35
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
开机延迟时间 [s] < 0.3
Watchdog集成看门狗电路 有
的输入/输出
输入和输出数 数字输出数量: 1; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
电气设计 PNP
数字输出数量 1
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 150; (200 (...60 °C) 250 (...40 °C))
开关频率DC [Hz] < 170
模拟输出数量 1
模拟电流输出 [mA] 4...20; (0 bar = 4 mA; 10 bar = 20 mA)
负载*值 [Ω] 500
模拟电压输出 [V] 0...10; (0 bar = 0 V; 10 bar = 10 V)
负载电阻*小值 [Ω] 2000
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围 -1...10 bar -14.5...145 psi -0.1...1 MPa
Factory setting / CMPT = 2
开关点, SP -0.9...10 bar -13.5...145 psi -0.09...1 MPa
复原点, rP -0.95...9.95 bar -14...144.5 psi -0.095...0.995 MPa
SP与rP间的*小距离 0.5 bar 1 psi 0.005 MPa
设定步距 0.05 bar 0.5 psi 0.005 MPa
Status_B High Resolution / CMPT = 3
开关点, SP -0.92...10 bar -13.3...145 psi -0.092...1 MPa
复原点, rP -0.97...9.95 bar -14...144.3 psi -0.097...0.995 MPa
SP与rP间的*小距离 0.5 bar 0.8 psi 0.005 MPa
设定步距 0.01 bar 0.1 psi 0.001 MPa
精度/偏差
开关点精度 [测量范围值的%] < ± 0,5
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%] < ± 0,25
长时间稳定性 [测量范围值的%] < ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,2; (-25...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,2; (-25...80 °C)
反应时间
反应时间 [ms] < 3
可编程的延迟时间dS, dr [s] 0...50
用于开关量输出的阻尼dAP [s] 0...4
用于模拟量输出的阻尼 (dAA) [s] 0...4
模拟输出响应时间*值 [ms] 3
软件/编程
参数设定 迟滞/窗口; 常开/常闭; ON延迟、关断延时; 阻尼; 显示单位; 电流/电压输出
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
SIO模式 有
必需的mater port type A
模拟过程数据 1
二位输出过程数据 1
IFM压力传感器(Pressure Transducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。
压力传感器通常由压力敏感元件和信号处理单元组成。按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。
压力传感器是工业实践中*为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用。另有医用压力传感器。
IFM重载型重载压力传感器是传感器中一种，但是我们很少听说这种压力传感器，它通常被用于交通运输应用中，通过监测气动、轻载液压、制动压力、机油压力、传动装置、以及卡车/拖车的气闸等关键系统的压力、液力、流量及液位来维持重载设备的性能。
重载压力传感器是一种具有外壳、金属压力接口以及高电平信号输出的压力测量装置。许多传感器配有圆形金属或塑料外壳，外观呈筒状，一端是压力接口，另一端是电缆或连接器。这类重载压力传感器常用于极端温度及电磁干扰环境。工业及交通运输领域的客户在控制系统中使用压力传感器，可实现对冷却液或润滑油等流体的压力测量和监控。同时，它还能够及时检测压力尖峰反馈，发现系统阻塞等问题，从而即时找到解决方案。
重载压力传感器一直在发展，重载压力传感器为了能够用于更加复杂的控制系统，设计工程师必需提高传感器精度同时需要降低成本便于实际应用等要求。
IFM分类多传感器信息融合技术的基本原理就像人的大脑综合处理信息的过程一样，将各种传感器进行多层次、多空间的信息互补和优化组合处理，*终产生对观测环境的一致性解释。在这个过程中要充分地利用多源数据进行合理支配与使用，而信息融合的*终目标则是基于各传感器获得的分离观测信息，通过对信息多级别、多方面组合导出更多有用信息。这不仅是利用了多个传感器相互协同操作的优势，而且也综合处理了其它信息源的数据来提高整个传感器系统的智能化。压力传感器是使用*为广泛的一种传感器。传统的压力传感器以机械结构型的器件为主，以弹性元件的形变指示压力，但这种结构尺寸大、质量重，不能提供电学输出。随着半导体技术的发展，半导体压力传感器也应运而生。其特点是体积小、质量轻、准确度高、温度特性好。特别是随着MEMS技术的发展，半导体传感器向着微型化发展，而且其功耗小、可靠性高。扩散硅压力变送器扩散硅压力变送器是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。它能将感受到的液体或气体压力转换成标准的电信号对外输出，DATA-52系列扩散硅压力变送器广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。IFM半导体压电阻型半导体压电阻抗扩散压力传感器是在薄片表面形成半导体变形压力，通过外力（压力）使薄片变形而产生压电阻抗效果，从而使阻抗的变化转换成电信号。静电容量型压力传感器，是将玻璃的固定极和硅的可动极相对而形成电容，将通过外力（压力）使可动极变形所产生的静电容量的变化转换成电气信号。 （E8Y的动作原理便是静电容量方式，其他机种采用半导体方式）。IFM真空传感器是工业实践中常用的一种压力传感器，其广泛应用于各种工业自控环境，涉及石油管道、水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、通风管道等众多行业。IFM真空传感器的工作原理是介质的压力直接作用在传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻发生变化，和用电子线路检测这一变化，并转换输出一个对应于这个压力的标准信号。
