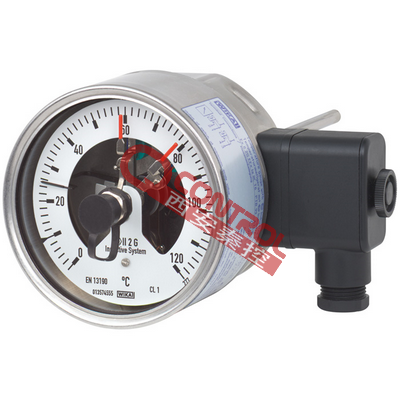

S5550+821.11德国wika不锈钢双金属温度计

德国wika不锈钢双金属温度计S5550+821.11

TGS55带电接点的双金属温度计应用

控制和调节工业过程

监控工厂和切换电路

化学工业、石油化工业、工艺技术和食品行业

适用于腐蚀性介质

TGS55带电接点的双金属温度计功能特性

可靠性高，使用寿命长

通用应用

不锈钢制外壳和探杆

带电感式电接点的仪表，可在危险区域使用

电接点仪表，适用于PLC应用

TGS55带电接点的双金属温度计描述

所有需要在现场显示过程温度，同时又必须切换电路的应用都可以使用该带电接点的双金属温度计。

电接点开关（也称“报警电接点”）可根据测量仪表的指针位置接通或关断电路。电接点开关在全量程范围内可调。仪表指针（实际值指针）可在整个量程范围内自由转动，不受设置的影响。

设定指针可使用一个可插拔的钥匙（安装在接线端子盒上）从仪表窗口进行校正。

电接点开关不仅包含多个电接点，而且可以设置单个设定值。当实际值指针过或低于设定值时，电接点便会进行切换。

电接点开关包括电感式电接点和电子式电接点。其中电感式电接点可用于危险区域。电子式电接点可用于开关可编程序逻辑控制器（PLC）。

Bil thermometer, model TGS55

Measuring element Bil coil

Nominal size in mm 100

Connection location ■ Back mount (axial)

■ Lower mount (radial)

■ Back mount, adjustable stem and dial

Connection designs ■ S, Standard (threaded connection) 1)

■ 1, Plain stem (without thread)

■ 2, Male nut

■ 3, Union nut

■ 4, Compression fitting (sliding on stem)

■ 5, Union nut and loose threaded connection

Unit (scale range) °C

Option:

■ °F

■ °C/°F (dual scale)

Process connection ■ Plain, without thread

■ G ½ B

■ ½ NPT

■ G ½ female

■ ½ NPT female

■ M20 x 1.5

■ M24 x 1.5 female

others on request

Accuracy class per DIN 16196 2) With single contact With double contact

Stem diameter 6 mm Class 2 Class 2

Stem diameter 8 mm Class 1 Class 2

Stem diameter ≥ 10 mm Class 1 Class 1

Stem diameter 8 mm

Option:

■ 6 mm

■ 10 mm

■ 12 mm

Working range

Continuous load (1 year) Measuring range (DIN 16196)

Short time (max. 24 h) Scale range (DIN 16196)

Window Instrument glass

Option:

■ Laminated safety glass

■ Clear non-splintering plastic

Wetted materials

Stem, process connection Stainless steel 316SS

Non-wetted materials

Case, bayonet ring Stainless steel 304SS (option: stainless steel 316SS)

Dial Aluminium, white, black lettering

Pointer Aluminium, black, adjustable pointer

Ingress protection per IEC/EN 60529 IP65

Option:IP66
