主要说明美国ACE 轮廓阻尼器
连续工作状态下的低成本替代选项
如果运动物体不必停止在位置，优异的ACETUBUS系列产品是一个理想的替代选项。ACE可以提供过140种不同规格的TUBUS产品，这些弹性阻尼器可以在极端工况条件下制动运动物体。即使在狭小的安装空间下，它们也是理想的选择。这种高性能的阻尼器采用特殊复合聚酯弹性体制作而成，高达100万次工作寿命，其他材料无法与之相媲美。它们具有高度经济适用性、结构紧凑轻便，根据设计规格的不同而呈现出不同的缓冲器特性。

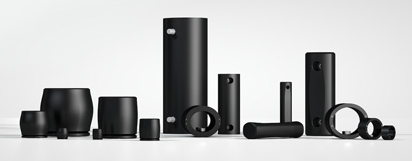

产品家族
TUBUS TA
TUBUS TS
TUBUS TR
TUBUS TR-H
TUBUS TR-L
TUBUS TR-HD
TUBUS TA
美国ACE轮廓阻尼器系列介绍
轮廓阻尼器
TUBUS TA
兼顾结构紧凑与强大能量吸收
轴向减震
能耗 2 Nm/行程至 2,951 Nm/行程
*行程 5 mm 至 48 mm
极其有效的能量吸收器：ACE TUBUS 系列中的TA型缓冲器免维护，安装即可使用。它由一种特殊的聚酯材料制成，受热影响小，可以稳定地缓冲减速。TA 型产品在行程开始阶段就吸收大量的能量。
TA 型产品是专为 2 Nm 至 2,951 Nm 范围内的能量吸收量而开发的，它的形状能有效地节约空间，其*小的结构高度介于 Ø 12 mm 至 Ø 116 mm 之间。该类型的缓冲器可以简单快速地通过螺栓进行安装固定。
这种结构紧凑、颇具成本优势的缓冲产品，广泛应用于线性轴、模具制造、机床、液压及气动设备、搬运设备和其他领域。
轮廓阻尼器
TUBUS TS
兼顾结构紧凑与平稳减速
轴向软减震
能耗 2 Nm/行程至 966 Nm/行程
*行程 7 mm 至 56 mm
以一种紧凑、恒定的方式吸收能量：TS 轮廓阻尼器（柔软型 TUBUS）同样由特殊的聚酯材料制成。其免维护，安装即可使用，能够以接近线性的缓冲特性曲线柔和地吸收能量，同时对机器的冲击影响降到*低。它稳定的缓冲效果得益于自身的特殊材料，其受热的影响很小。
TS 家族产品在 2 Nm 至 966 Nm 的范围内可以*化的吸收能量，而其结构高度却很小。这种节省空间的缓冲产品，结构尺寸在 Ø 14 mm 至 Ø 107 mm 之间。同样可以简单快速地通过螺栓进行安装固定。
TUBUS TS 系列可以适用于急停和持续使用场合，颇具成本优势，使用寿命长。它广泛应用于线性轴、模具制造、机床、液压设备、气动和搬运设备。
轮廓阻尼器
TUBUS TR-HD
采用实心材料的紧凑式缓冲减速产品
径向减震，重载版本
能耗 230 Nm/行程至 5,208 Nm/行程
*行程 12 mm 至 44 mm
紧凑的防冲击和防碰撞保护：TR-HD 系列产品可以承受与基础型号 TR 一样的径向载荷，但因其结构形式更大，可以吸收更高的能量，同时减震行程较低。这两种不同硬度的特殊聚酯材料，可以获得不同的缓冲减震特性曲线。微椭圆（双凹）结构形式可以确保更柔和的作用力输入。
这一家族产品可以在较低结构高度下吸收大量能量：在 12 mm 至 44 mm 的行程下可以无级覆盖 230 Nm 至 5,208 Nm 的能量吸收范围。借助随货提供的螺栓，可以在水平及垂直方向简便而快速地安装该缓冲器。
该类型的缓冲器应用于农业设备、机械铲斗或弯曲连杆、以及装料和提升装置等场合。
轮廓阻尼器
TUBUS TR-H
兼顾结构紧凑、柔和减速与高能量吸收
径向减震，硬版本
能耗 2.7 Nm/行程至 427 Nm/行程
*行程 15 mm 至 56 mm
材料硬度更高，能量吸收更大：TR-H 家族产品免维护、安装即可使用，通过螺栓安装，它可以承受与基础型号 TR 系列同样的径向载荷。在尺寸相当时，它同样可以进行很长而柔和的缓冲减速。其特殊聚酯硬度更高，能够吸收 2.7 Nm 至 427 Nm 的高能量。
TR-H 家族产品结构紧凑，节约空间，其尺寸有 Ø 30 mm 至 Ø 102 mm。该产品是 TR 与 TS 系列产品的有效补充，客户因而可以从容选择全系列的 ACE TUBUS 产品。
TUBUS TR-H 系列作为设备终端位置的缓冲减速装置，同样适用于线性轴、模具制造、机床、液压及气动设备、搬运设备等场合。
轮廓阻尼器
TUBUS TR-L
具有长结构形式的缓冲减速产品
径向减震，长版本
能耗 7.2 Nm/行程至 10,780 Nm/行程
*行程 17 mm 至 108 mm
尤其适用于那些需要长而柔和缓冲减速的场合：ACE TUBUS 的 TR-L 系列产品同样是由特殊聚酯材料制成，其免维护、安装即可使用，是进行径向减震的管状缓冲器。
采用该类型的产品，可以对径向载荷取得很长而柔和的制动效果，逐步在缓冲行程中卸除能量。TR-L 系列产品专为行程*化、而结构高度*小化而开发，能量吸收量为 7.2 Nm 至 10,780 Nm。其能量吸收的能力取决于所选产品的结构长度，ACE 可以提供 Ø 29 mm 至 Ø 188 mm 尺寸的产品。
TUBUS TR-L 系列产品沿着直线方向提供防冲击或防碰撞保护，它们应用于采矿设备的铲斗、装料和提升装置、造船业的船坞设备、以及传送带和输送带等场合。
兼顾结构紧凑与强大能量吸收
轴向减震
技术资料
能耗 2 Nm/行程至 966 Nm/行程
*行程 7 mm 至 56 mm
能量消除 35 % 至 64 %
动态动力吸收 533 N 至 23,500 N
允许的温度范围 -40 °C 至 +90 °C
结构尺寸 14 mm 至 107 mm
安装位置 任意
材料硬度 肖氏硬度 40D
材料 结构体: 共聚酯弹性体
环境 可以耐抗细菌、海水、化学物质，有非常好的紫外线和臭氧防护效果。不吸水，不膨胀。
瞬间冲击速度 * 5 m/s
*拧紧力矩 M4：1.7 Nm
M5：2.3 Nm
M6：6 Nm
M12：50 Nm
M16：120 Nm
