彩超故障的维修与分析中心

1、电源电路故障
电源电路主要有串联型和开关型两类，基本由振荡，变压、整流、滤波、稳压等部分组成。作用是将交流市转换成稳定的交流和直流电压，给机器提供能量。电源电路的工作电流较大，发热量大，所以故障率高。如整流桥、稳压块等，当负载过重(即电流过大)，电网电压过高和温度过高(如散热不良)时，都可能造成这些元件的损坏。所以要加装交流稳压器来稳定电源电压;安装空调机来降低室内温度和定期清除机器内部的灰尘等等。采取这些措施是完全可以减少电源部分损坏的可能的，同时亦可大大减少机器的故障率。
2、彩超探头故障
彩超探头是彩超独有部件，其故障有性，但也不复杂。通常用的彩超探头有线阵探头和机械扇扫探头。其中机械扇扫探头故障较多，常见故障为扇扫探头内有气泡，处理方法是:排气、灌油，在有关书中叙述过处理方法，这里不再重复，另一常见故障是扇扫探头不转，通常是探头本身驱动电机损坏，这时处理比较麻烦，需把探头锯开。
3、显示部分故障

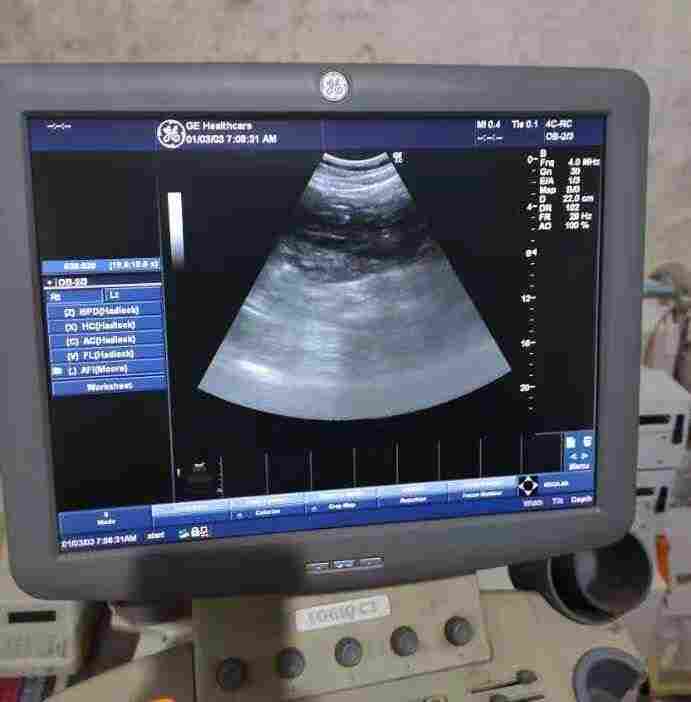

彩超的显示部分其实就是一台电脑，有主机、监视器和照相监视器。监视器由视频放大，扫描和显示等几大部分组成，它将高分辨地显示出来机的超声图像，我们通过实践感到监视器的故障多出现在扫描部分，其中以行扫描的故障率为*，与电源部分类似，行扫描部分正常工作时就是在高电压和大电流的状态下，它几乎消耗了整个监视器一半以上的电能，在正常工作时就有一系列的发热元件，如:行输出管、行输出变压器和行校正线圈等，当散热不良时，就可以造成这些元件因过热而损坏或使线路板开焊。

4、键盘故障
其实彩超的键盘和电脑的也基本上相同，维修思路和方法也和修电脑键盘基本相同。也是由多种功能键和数字字母键组成，它是彩超操作较多的部分，由于机器的生产厂家和型号不同，键盘也略有所异，但大致可分为两种：一种是由独立的按钮开关组成的;一种是整体的触摸式按键，一般说来后者为近期产品。键盘*典型的故障就是接触不良，多数接触不良是由灰尘、触点氧化或触摸开关中的导电橡胶损坏所致，但以灰尘引起的接触不良为较多见。
5、机器受振动引起的故障
医用彩超是一台很复杂的电子仪器，其中有很多插板、插件、接线等。当受到较大振动时，这些插件有可能松动造成接触不良，使整机或机器的部分功能不能正常工作。
一、开机检查
（1）打开电源，检查设备的启动、操作功能是否正常，是否存在报错信息。
（2）记录设备的名称、型号、硬件和软件版本，以及探头的配置情况。
（3）询问用户设备的使用情况。
二、卸下设备的外围部件，断开与设备连接所有电缆
（1）将彩超的电源线从插头拔出，切断设备的电力供应。
（2）将探头从连接器上小心卸下，并放置到适当的地方保存。防止跌落、碰撞、拉扯电缆等意外事件的发生。
（3）如果彩超配备了打印机、录像机等外部设备，应将这些设备从拆卸，与主机分离。
三、拆卸设备
1）为达到有效的除尘效果，必须对设备进行拆卸。
（2）电缆连接器的位置非常重要，虽然大部分设备有防止插错的装置，但仍然要注意记住连接器的正确连接。如果没有编号的插座和插头，应拍照或人工标记。
（3）用适当工具和正确的方式，将设备的外壳、部件等分离。在正确的操作程序下，这些工作不需要很大的力气。不正当的拆卸方式和使用暴力拆卸，将导致设备损坏。
（4）拆卸下的螺钉等部件必须小心存放，不可丢失。
二、卸下设备的外围部件，断开与设备连接所有电缆
（1）将彩超的电源线从插头拔出，切断设备的电力供应。
（2）将探头从连接器上小心卸下，并放置到适当的地方保存。防止跌落、碰撞、拉扯电缆等意外事件的发生。
（3）如果彩超配备了打印机、录像机等外部设备，应将这些设备从拆卸，与主机分离。
三、拆卸设备
（1）为达到有效的除尘效果，必须对设备进行拆卸。
（2）电缆连接器的位置非常重要，虽然大部分设备有防止插错的装置，但仍然要注意记住连接器的正确连接。如果没有编号的插座和插头，应拍照或人工标记。
（3）用适当工具和正确的方式，将设备的外壳、部件等分离。在正确的操作程序下，这些工作不需要很大的力气。不正当的拆卸方式和使用暴力拆卸，将导致设备损坏。
（4）拆卸下的螺钉等部件必须小心存放，不可丢失。
四、除尘
（1）使用高压风机进行除尘。
（2）除尘的重点部分包括： 电源机箱、电路板机箱、过滤网、风扇单元、键盘、TGC 控制器和轨迹球
五、清洁
（1）使用的毛巾和温和的清洁剂对设备表面和探头进行清洁。
（2）清洁探头时，注意不能用力拉扯电缆。
（3）不能用水洗涤过滤网。如必须洗涤，一定要等过滤网充分晾干之后才能安装到机器上。
（4）使用湿毛巾时，应注意拧干，防止水滴进入机器内部。
六、重新装配和开机
（1）将拆卸的部件重新装配回机器。
（2）认真检查电缆的连接情况，确保是正确的、牢固的。
（3）检查所有的拆下的部件和螺钉已经安装到设备上。
（4）将外围设备和电缆重新装配到原来的状态。
（5）开机，注意设备的启动过程，然后检查系统的功能.
彩超探头价格昂贵，容易损伤，因此需要特别注意探头的保养及维护。 超声诊断仪，如B、M、多普勒系统，在临床上适用范围广，操作简便。超声诊断是目前医院影像诊断中重要手段，但在实际使用中发现，由于维护、保养不及时，致使彩超探头性能下降甚至损坏。影响了超声诊断仪的正常使用，给临床工作造成影响。
彩色多普勒超声诊断仪，由于设备大量采用高新技术，精密度高，所以，成本较昂贵。而探头是这类设备*重要部件，它有双重作用：一是将高频信号转换为超声信号，再将从人体反射回来的回声信号转换为电信号。从整个设备来看，探头要占去整机成本价的1/3到1/5，所以在使用彩超设备时，对探头要倍加保护，定期保养，延长机器使用寿命。
彩超探头日常维护和保养
彩超机探头对于超声系统来说是一个关键部件
它的*根本的工作是实现电能和声能之间的相互转换，即既能把电能转换成声能，又能把声能转换成电能。 完成这一系列转换的关键元素是压电晶体( Piezoelectric crystal )。 同一块晶体被精密地切割成一个一个单元( Element )， 有序地排列成几何阵列。
一个探头可能由少则几十个，多则成千上万个阵元组成。每个阵元由1个到3个单元组成。在使用过程中注意轻拿轻放，避免与其他物品发生碰撞；在插拔探头时，必须要确定探头未处于工作状态或者已经关闭电源。
当彩超探头使用完成后，记得清洁探头声透镜表面耦合剂。可用软布蘸水清洁探头表面；如果探头比较脏，则可先用软布沾清洁液(例如中性肥皂水)清洗，再用软布沾水把清洁液清除干净；清洁完毕，用干净的柔软干布擦干探头。在清洗过程中，探头不能使用酒精或含酒精擦拭物，否则可能会导致探头电缆线或衬套等部件硬化。对超声探头进行消毒时，使用的液体化学消毒剂来进行消毒，如戊二醛溶液，消毒剂溶液。消毒完毕，用无菌水清洗探头上的消毒液，再用已消毒的柔软干布将探头擦干。切记探头的浸泡部分不能过探头外壳侧面的方位标示处，探头浸泡时间不要过1小时。不能使用高温高压进行消毒，会导致探头内部结构损坏。
其次，当探头声透镜出现破损，耦合剂会进入探头内，对其内部的电压晶片产生影响，导致晶片被损坏，因此要注意透镜面的接触物不能具有锋利性，且已破损的声透镜要及时维修。

西门子X150.X300.X700机器经常出现的故障现象如下：1 开机缓慢大约15分钟能开开机器（在运行到Configuration时候不动）。2 进入二维图像时好死机，工作站图像无法传输。3 开机时进入二维图像时好报错：The system is shutting down automatically to prevent permanent damage,please contact Siemens Service.点击确定自动关机，这种错误很多公司很难判断，任何硬件坏都会报此错误，他们越修越麻烦，导致机器瘫痪。4 机器在切换探头报错The system is shutting down automatically toprevent permanent damage,please contact Siemens Service5 机器开机时开始运行WINDOWS XP时需要输入用户和密码。

故障一
故障现象：西门子X300型彩超正常使用过程中，显示器维修时间歇性的出现底色突然变黄，过几秒后又恢复正常。故障解决：首*入维修模式，对X300进行自检，结果显示一切正常。由于是间歇性故障，我们只能长时间开机观察。在一个多小时内，我们观察了两次异常发生。在故障发生的同时，我们注意到，与彩超联接的工作站上画并未出现异常反应。由此初步判断机器主机正常，问题可能出在显示上。另外我们发现，在关闭X300后（机器下角电源开关不断开），显示器上出现“no input”字样，由此推测此机器的设计可能和电脑类似，显示器和主机各自有单独的电源供应。打开显示器后盖，我们看到由主机中引出的一根电缆线包括了DC12V电源输出口，VGA端口，数据排线接口等。我们用块12v的直流电源适配器为显示器供电，并用VGA视频线将其与一台电脑主机相连接，即用它来代替普通液晶显示器。开机两小时，未见异常。因此大概可以判断，问题是出在VGA视频线或者是两端的接口上。用万用表测量后发现，视频线一端由于弯折而产生了接触不良。咨询厂家，他们对整套电缆的报价是上万元，而我们通过观察断定，联接超声主机和显示的视频线是独立的，因此我们用了一根三米长的VGA视频线代替后故障排除。故障原因分析：我们通过观察发现，X300型超声显示器背后空间狭小，左右转动时，视频线由于挤压拖拽而造成弯折。因此我们更换新线后用扎带固定，不使显示屏转动再对它造成影响。故障二
故障现象：SEQUIOA-512型彩超维修时轨迹球光标移动不灵敏，只能上下移动而左右方向移动困难。故障分析：先简要介绍轨迹球的组成和工作原理。轨迹球组件由一只滚动球，两片摩擦轮，两根旋转轴，两片析光轮（光栅轮），四队对应的红外发光二极管和光敏接收管以及处理芯片组成。它的工作原理于机械鼠标类似，即依靠滚动球的滚动摩擦带动横向和纵向的旋转轴转动，转轴在带动固定在其上的光栅一起转动。通过光栅的旋转使光敏二极管在接收发光二极管发出的光时被阻隔、空开，而产生计数脉冲，经芯片处理后在屏幕上显示出来。故障排除：观察彩超的轨迹球部分，发现球体表面污迹很多，周围缝隙处也有不少耦合剂残余。初步判断是风干的耦合剂附着了污物造成上述问题。
打开按键板外壳，取下轨迹球组件并拆开。看到轨迹球盒内的两根转轴上均裹有一个海绵做的摩擦轮，经过多年的摩擦，不少海绵碎屑与耦合剂积灰洒落在盒中，两片析光轮周围布满了杂质，导致光脉冲信号的传输受阻或减弱，影响了轨迹球的使用。处理方法即，先用吹风球轻轻吹出盒内杂质，再用棉签蘸纯酒精小心地擦去发光二极管和光敏接收管表面的积灰。对滚球则先用清水清洗，再用擦擦克林对其进行擦拭，*用棉布擦干。要注意的是，*不要用洗洁精等化学品来清洁滚球，以免造成滚球表面的腐蚀。
处理好后还原组件，不盖上盖，用手向各个方向拨动滚球，使光栅转动。感觉析光轮在左右方向上转动不畅。于是用干性电子清洁剂清洁，等干后加入少量润滑脂，使它能顺畅的转动。值得注意的是*不要用润滑油，以免吸附灰尘。*将组件装回机器，彩超均工作正常，故障排除西门子X300/X300PE开机后能正常使用，一个小时内会出现对话框报错通知厂家维



修后自动关机，每天会不规律的出现几次，出现这种故障是西门子B的通病，X150、X300、G40、prima等都会出现同样的情况。碰到这种情况先分析问题
1、 进入维修模式，按菜单键，密码为空，自检一遍看有没有明显的报错信息；
2、 再进去EVENT LOG，插上U盘按住CTRL+ALT+S下载报错日志，分析内部的TXT文件，上面会有详细的描述报错原因，可以作为参考的依据，长假尼的是HV报错或者TI报错；
3、 先怀疑HV问题，高压是有DCDC板供给的，在机器的左侧竖起的板子就是DCDC板，48V输入，HV是100V，用表测量100V的动态，当机器出现报错后100V是都一直存在；
4、 如果100V停了，说明DCDC板肯定有问题，如果100V还一直有，那么TI板的可能性就很大了；
5、 当报错没有出现的时候，超声区出现水波纹的横向干扰DC板的问题比较大；
6、 当报错没出现的时候，超声探头的声音很大，DC板的问题就比较大；
7、 测试机器还有一个办法，就是让机器进入维修界面，进去维修界面后不要退出来让机器一直运行。如果机器有问题，一般不会出现对话框，机器也不会关机，当内部出问题的时候，推出维修界面，超声区已经没有回声了，这个时候可以用表量各个点的参数，跟正常的机器状态进行比较；
8、 DC板维修，可以进行脱机维修，接上48V电源，量各个地方的参数是否正常；
9、 TI板脱机维修，TI板引起的故障原因相当多，5、6处地方都会有可能性，
BGA问题的话就麻烦一些，这个涉及到技术问题，我就不详细阐述，可以咨询维修技术，我们有*工程师为您解答；
10、 3个探头部位都出现放射状的干扰，仿佛在图像上蒙上一层静态的干扰，干扰层跟图像是分开的，增益调试不轨迹球的保养维护要点：使用时保持手指干净。使用过程中不要将耦合剂滴
