配置SMC气缸不同的安装要求
CDG1BN25-25Z
基本产品数据
字段描述
内置磁环 D 内置磁环
安装方式 B 基本型
形式 N 橡胶缓冲
缸径 25 缸径 25mm
通口螺纹的种类 - 垫缓冲:Rc; 气缓冲:M5X0.8/Rc
气缸行程 25 气缸行程 25mm
杆端螺纹形状 - 杆端外螺纹
行程调整标记 - 无
气缸追记号 - 无防护套
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 杆端外螺纹,无防护套
摆动底座 - 无
杆端安装件 - 无
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准

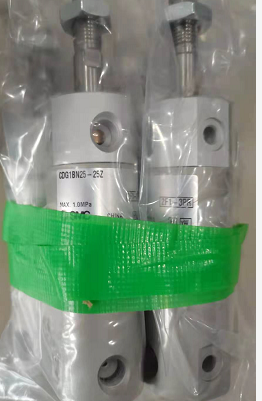

实物原图片
SMC常规型气缸的工作环境
日本SMC气缸可在恶劣条件下可靠地工作，且操作简单，基本可实现免维护。气缸擅长作往复直线运动，尤其适于工业自动化中多次的传送要求——工件的直线搬运。而且，仅仅调节安装在气缸两侧的单向节流阀就可简单地实现稳定的速度控制，也成为气缸驱动系统极大的特征和优势。所以对于没有多点定位要求的用户，绝大多数从使用便利性角度更倾向于使用气缸。
SMC气缸的运行速度
主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径大小。要求高速运动应取大值。气缸运动速度一般为50~1000mm/s。对高速运动的气缸，应选择大内经的进气管道；对于负载有变化的情况，为了得到缓慢而平稳的运行速度，可选用带节流装置或气一液阻尼缸，则较易实现速度控制。选用节流阀控制气缸速度时需注意：水平安装的气缸推动负载时，用排气节流调速；垂直安装的气缸举升负载时，用进气节流调速；要求行程运动平稳避免冲击时，应选用带缓冲装置的气缸。
SMC气缸的型号表
CG1BN32-40Z
CDG1BN25-125Z
CDG1BN25-100Z
CG1BN25-75Z
CDG1BN25-50Z
CG1UN25-25Z
CDG1BN32-25Z
CDG1BN25-250Z
CDG1BN25-200Z
CG1BN25-125Z
CDG1BN25-25Z
CG1BN20-150Z
CDG1BN20-125Z
