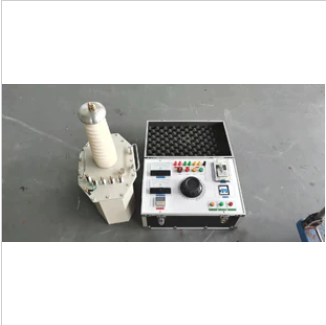

GYC干式串极高压试验变压器 具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。并有效地削弱了漏磁提高了绝缘强度和搞湿能力。特别适用电力系统及各电力用户在现场检测各种电气设备的的绝缘性能，直流耐压及泄漏电流试验。特别设计了自动过电流保护装置。 |
| GYC干式串极高压试验变压器的详细介绍 |
| 技术参数1.阻抗电压：8% 2.输出电压波形：工频、正弦波 3.表面温升：〈55℃ 4.空载损耗：0.2%~0.35% 5.允许连续过行时间：1小时/次 6.间续运行时间：连续 |
本系列产产品输入电压为200V，利用电磁感应原理根据需要改变输入电压，即可获得输出高压从零伏连续可调到额定的总线高值。
在作直流耐压及泄露电流测试时，只要把高压硅堆旋装在高压输出端，即可改变输入电压，从而获得不同值的直流高压输出。
五、 使用方法
（1）试验前，要将高压试验变压器的外壳“ ”端，电源控制箱的接地端“ ”必须良好接地，否则将危及人身与设备的安全。
（2）操作前必须熟悉高压试验变压器与电源控制箱的电气原理理接线图。如果检帮直流耐压与泄露试验时，可先将高压哇或微安表旋在高压试验变压器的高压端。
（3）准备完毕，检查线路无误后，可合上电源开关，此时红色开关指示灯也亮。假如不亮应把调压器手柄按逆时针方向返回零位，红色停止按钮上的指示灯亮，否则起动按钮拒绝合作。
（4）按下起动按钮，绿色按钮指示灯亮，这时按顺时针每秒1.5-2千伏的速度均匀缓慢地旋动调压器手柄，高压逐步上升并密切注意电压表的指示及试品情况，直到调到所需试验高压为止。
（5）要测试产品的耐压试验时间，可拔动定时器所需定时时间再按下定时与报警开关，即在规定的时间里测试产品耐压，然后报警告知，若被测产品被击穿，过流继电器自动跳闸，此时电压表值读数，即为产品击穿电压之值。
（6）如需保护被测产品免被击穿，可先在高压侧连续接保护球隙调整保护球放电电压为试验电压的1.15倍左右。
六、 注意事项
1、 高压电器的绝缘试验产品的安全正确，除熟悉本产品说明书外，必须按*有关标准和规划进行；GTB16927-1996《高压试验技术》、DL/T596-1996《电力设备预防性试验规程》
2、 由于本系列产品的设计特点及其结构限制，在额定输出容量下的连续使用不能过二小时，如需再使用，可断电休息二小时后再通电。
在三分之二额定电压和三分之二额定电流下可经连续使用。
3、 在正常的高压电器绝缘中，本系列产品不允许过额定输出电压使用。
4、 用本系列产品组成串级高压试验时，就特别注意检查2、3级的变压器本体及绝缘支架的状况、连接线的正确性，整个系统的保护接地与保护接地状况。
