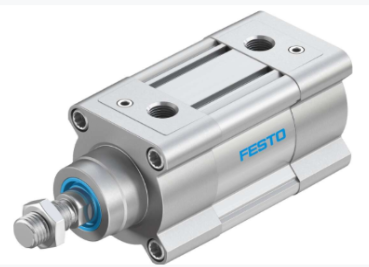

FESTO标准气缸AFF75B-14产品特征
活塞密封件材料
TPE-U(PU)
活塞杆密封刮油器材料
TPE-U(PU)
Cushioning piston material
聚甲醛
缓冲器密封件材料
TPE-U(PU)
活塞材料
精制铝合金
螺母材料
镀锌钢
有环螺钉材料
镀锌钢
轴承材料
POM
行程
1 mm ... 2800 mm
活塞直径
63 mm
活塞杆螺纹
M16x1.5
短型号代码
DSBC
缓冲
气动缓冲，两端可调
安装位置
可选
符合标准
ISO 15552
活塞杆端部
外螺纹
设计
缸径
活塞杆
缸筒型材
位置检测
通过接近开关
派生型
一端活塞杆
工作压力
0.6 bar ... 12 bar
工作压力
0.04 MPa ... 1.2 MPa
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
环境温度
-20 °C ... 80 °C
端位的冲击能量
1.3 J
缓冲长度
22 mm
6 bar 时的理论力值，返回行程
1682 N
6 bar 时的理论力值，前进行程
1870 N
0 mm 行程的移动质量
430 g
每 10 m 行程的附加重量
62 g
0 mm 行程的基本重量
1740 g
每 10 mm 行程的额外移动质量
25 g
安装方式
要么：
通过内螺纹安装
带附件
气动接口
G3/8
材料说明
RoHS 合规
盖子材料
涂层压铸铝
活塞杆材料
高合金钢
缸筒材料
光滑阳极氧化精制铝合金
