REXROTH力士乐2通插装阀流通方式
力士乐REXROTH二通插装阀的工作原理
1 二通插装阀的特点
二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
二通插装阀具有下列特点：
流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统
根据安装方式的不同，插装阀可以分为二通插装阀和螺纹插装阀。
二通插装阀的安装方式是采用螺钉压入(或敲击滑入)阀块的插孔里，它的小通径为16mm，大通径为160mm，常用通径为16mm、25mm、32mm、40mm、50mm、63mm、80mm、100mm、125mm、160mm，总线高工作压力为42MPa，大流量为25000L／min，适合于高压大流量的液压系统。
螺纹插装阀的安装方式是采用螺纹直接旋入阀块的插孔里，所以又叫旋入式插装阀，它的小通径为3mm，大通径为32mm，常用通径为4mm、8mm、10mm、12mm、16mm、20mm，总线高压力可达63MPa，大流量达760L／min，适合于中高压中小流量的液压系统。

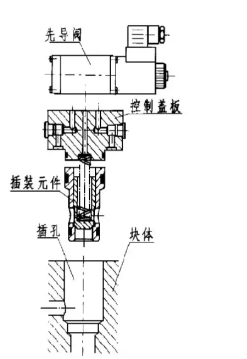

力士乐插装阀安装结构图
原装力士乐rexroth插装阀工作要求
产品型号
LFA25RF-7X/F12
LFA32D-7X/FX12
LFA63D-7X/F
LFA32D-7X/FX12
LFA32DRW2-71/315
LFA32GWA-7X/P15
LFA16D-7X/FV
LFA16D-711/FV
LFA25D9-71/V
LFA25WEMA5-65/V
