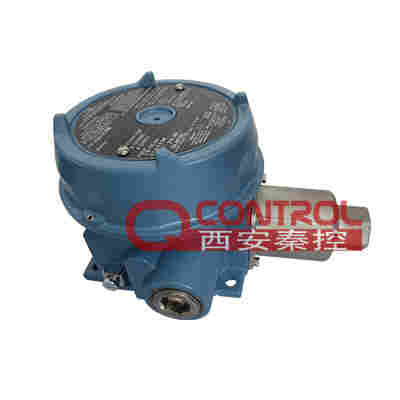

美国UE防爆压力开关J120-S156B 美国UE防爆压力开关J120-S126B
美国UE防爆压力开关J120-S134B 美国UE防爆压力开关 J120-S144B
美国UE防爆压力开关J120-S137B 美国UE防爆压力开关 J120-S152B
美国UE防爆压力开关J120-S164B 美国UE防爆压力开关UE授权代理
美国UE防爆压力开关的技术参数
测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体
外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖
外壳等级：符合NEMA 4X要求
设定点精度：±1%
切换差：分为可调和不可调两种(参考选型表数据)
重复性误差：<1%
压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制
电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制
开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行***分别设定;开关可接“常开型”或“常闭型”
环境温度：-40℃～+70℃
防爆等级： Exd II CT6
防护等级： IP66
环境湿度：5%～95%
使用寿命：100 0000次循环
量程范围：0～0.01……60 Mpa
压力形式：表压，绝压
输出信号：(V)继电器接点或低电平≤0.5，高电平≥4.5的开关量信号
精 度：0.25%FS、0.5%FS
设定范围：下限：0～上限设定***低值 上限：下限设定***高值 ～上限设定***高值
继电器负载： 30V/5A DC，240V/3A AC
长期稳定性： (%FS/年) ≤0.5
工作电压： 18～+24(V)
存储温度： -40～+200 (℃)
工作温度： -20～+80℃，-60～+200℃(高温型)
接 口： M20*1.5或用户自定
详细参数
型号 量程 死区 工作压力 耐压
Welded 316L stainless steel bellows and 1/2” NPT (female) pressure connection
S126B 30 ”Hg Vac to 0 -1 to 0 0.2 to 0.9 ”Hg 6,8 to 30,5 mbar 3 0,2 5 0,3
S134B 30 ”Hg Vac to 20 psi -1 to 1,4 0.2 to 1.2 ”Hg 6,8 to 40,6 mbar 20 1,4 25 1,7
S137B 0 to 80 ”wc 0 to 199,1 mbar 2 to 6 ”wc 5 to 14,9 mbar 80 “wc 199,1 mbar 5 0,3
S144B 0 to 20 0 to 1,4 0.1 to 0.5 6,9 to 34,5 mbar 20 1,4 25 1,7
S146B 0 to 30 0 to 2,1 0.1 to 0.6 6,9 to 41,4 mbar 30 2,1 40 2,8
S156B 0 to 100 0 to 6,9 0.2 to 0.8 13,8 to 55,2 mbar 100 6,9 125 8,6
S164B 0 to 200 0 to 13,8 0.3 to 2 20,7 to 137,9 mbar 200 13,8 200 13,8
UE压力开关J120系列特点
J120型（一个单刀双掷SPDP输出，内部可调，无参考刻度，二个电气接口）
H121型（一个单刀双掷SPDP输出，外部可调，有参考刻度，一个电气接口）
H122型（二个单刀双掷SPDP输出，外部可调，有参考刻度，一个电气接口）
H122P型（二个单刀双掷SPDP输出，外部可调，有参考刻度，一个电气接口，密封型开关）
