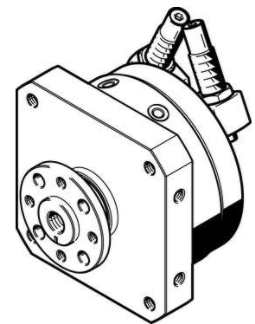

DSM-32-270-CC-FW-A-B

一览

• 双作用摆动气缸，带旋转叶片

• 摆角在整个摆动范围内无限可调

• 采用金属固定挡块，精度高

• 聚氨酯确保旋转叶片和密封系统的使用寿命长

• 用缓冲元件方便地调节终端位置精度

• 挡块元件和摆动模块之间的机械齿轮防止挡块系统在负载下

发生移动

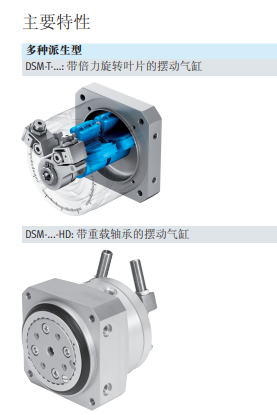

• 采用倍力叶片与多齿驱动轴的组合，扭矩*可达 80 Nm

无回转间隙、预加载、高质量轴承元件可承受很高的负载扭矩，轴

承精度非常高，运行精度高。功能特性与不带重载轴承的DSM-B 相

同:

• 摆角无限可调

• 接口一致

• 附件一致

两种缓冲形式可选:

• 缓冲形式 P1 和 CC

• 规格

• 32


• 缓冲角度

• 12 deg


• 旋转角度调节范围

• 0 deg ... 246 deg


• 摆角

• 0 deg ... 246 deg


• 短型号代码

• DSM


• 缓冲

• 两端带液压缓冲器


• 安装位置

• 可选


• 微调

• -3 deg


• 工作模式

• 双作用


• 设计

• 叶片

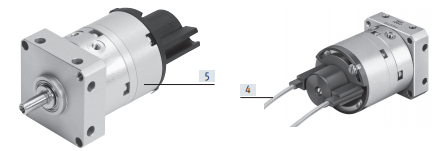

• 位置检测

• 通过接近开关


• 符号

• 00991265


• 工作压力

• 1.5 bar ... 10 bar


• 6 bar 时的*摆动频率

• 0.7 Hz


• 工作介质

• 压缩空气，符合 ISO 8573-1:2010 [7:-:-]


• 耐腐蚀等级 CRC

• 0 - 无耐腐蚀能力


• 环境温度

• -10 °C ... 60 °C


• *轴向力

• 75 N


• *径向力

• 200 N


• 6bar 时理论扭矩

• 10 Nm


• 允许的转动惯量

• 0.05 kgm²


• 产品重量

• 1550 g


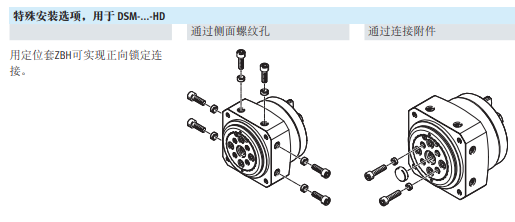

• 安装方式

• 通过内螺纹安装


• 气动接口

• G1/8


• 材料说明

• 不含铜和聚四氟乙烯
  RoHS 合规


• 驱动轴材料

• 钢
  镀镍


• 密封件材料

• TPE-U(PU)


• 外壳材料

• 精制铝合金

•

•

•
