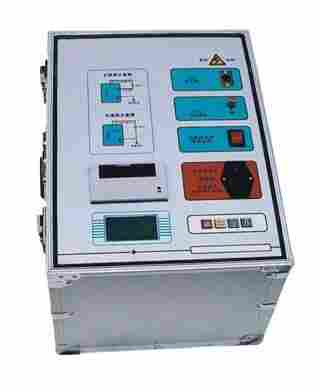

了解介质损耗带电测量系统的工作性能
采用全新的设计结构，能够克服现有带电检测系统存在的缺陷，具备多种测试功能，既可对电容型设备进行相对介损测量，还可进行介损测量。主要用于对运行中的CT、CVT、耦合电容器的电容、介损值和末屏电流等参数进行带电检测，以便确定该设备的绝缘状态 。
介质损耗带电测量系统采用高精度外置式穿芯电流传感器，该传感器为穿芯式结构，就近安装于设备附近，末屏引线无断口且引线距离很短，从根本上避免末屏开路等安全隐患；传感器输入阻抗低，可耐受10A工频电流的作用以及10KA雷电流的冲击，满足在线检测的使用条件。
容性设备介质损耗带电测量系统采用高速AD进行多路同步采样，再对信号进行FFT和数字滤波处理，计算结果重复性好，不受谐波影响，抗干扰能力强。同时具备相对测量功能和测量功能，可根据现场情况灵活选用。
容性设备介质损耗带电测量系统采用32位浮点DSP加32位ARM的双CPU方案，确保数据采集速度快、数据测量精度高。内置大容量锂离子电池，可连续工作8小时以上，方便随身携带测量，不受现场供电电源限制。
产品特点
(1) 投资小;
(2) 便于安装，只在容性设备末屏和地线之间安装取样单元;
(3) 运行稳定、日常维护量极小;
(4) 可以进行相对测量，不受现场干扰和环境的影响;
(5) 可根据设备状态选择不同测量时间间隔。
介质损耗带电测量系统功能介绍
(1)能够长时间自动测量。任务测量功能，能长时间在现场对某一点进行连续测量，测量时间间隔可以进行设定。
(2)采样速度快。测量数据更加稳定、可靠。
(3)安全、方便。 主机内置高精度穿心结构电流传感器，不对原系统进行改变，不会造成设备失地的危险;
(4)取样单元输入阻抗极低，可耐受10A工频电流的作用以及10kA雷电流的冲击。信号处理电路采用了的异频 自校技术，对传感器精度进行动态校验，可完全排除母线谐波分量对测量结果的影响。因此仪器可准确检测100μA -650mA范围内的微弱电流信号，并能通 过外部串接电阻的方式实现对电压信号的测量;
(5)可以提供两种介质损耗在线检测方式。测试装置既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用PT二次侧电压作基准信号，对设备的电容量及介质损耗值进行测量，现场使用操作灵活、方便;
(6)测试装置的控制采用*的DSP嵌入式计算机系统。该CPU具有运算速度快，功能强大及抗干扰能力强等优点，可以保证仪器现场工作时具有良好的稳定性能;
(7)完善的电磁屏蔽措施和*的数字处理技术。可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响，具有高达±0.05%的*检测精度;
(8)人性化设计。采用"一键飞梭"技术和便携式设计结构，操作使用极为简单;机内自带铅酸蓄电池，在一次充满后，即使是在现场没有市电 的 情况下，仍可以连续工作8小时，完全满足现场使用的要求;大屏幕液晶显示，显示信息量大。
