HAYASHI-REPIC
型号：HDR20L/HDR35L/HDR50L/HDR60L/HDR80L/HDR100L
特长

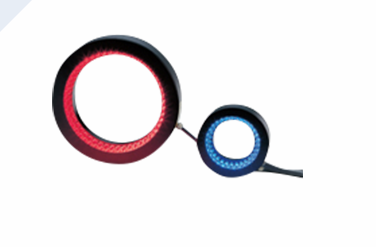

恒流点灯控制方式环型
红色，绿色，蓝色，白色
环内径φ20、φ35、φ50、φ60、φ80、φ100
通过将LED放置在柔性基板上并使角度变浅，即使是有光泽的工件也可以减少反射。
用途
BGA焊球位置/形状检查
激光刻印的读取
玻璃晶片等的污垢/划痕检查

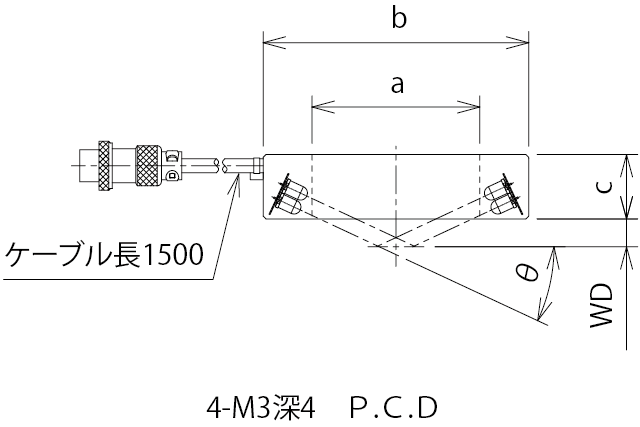

外观图.
Unit：[mm]※外观图详细尺寸请咨询。

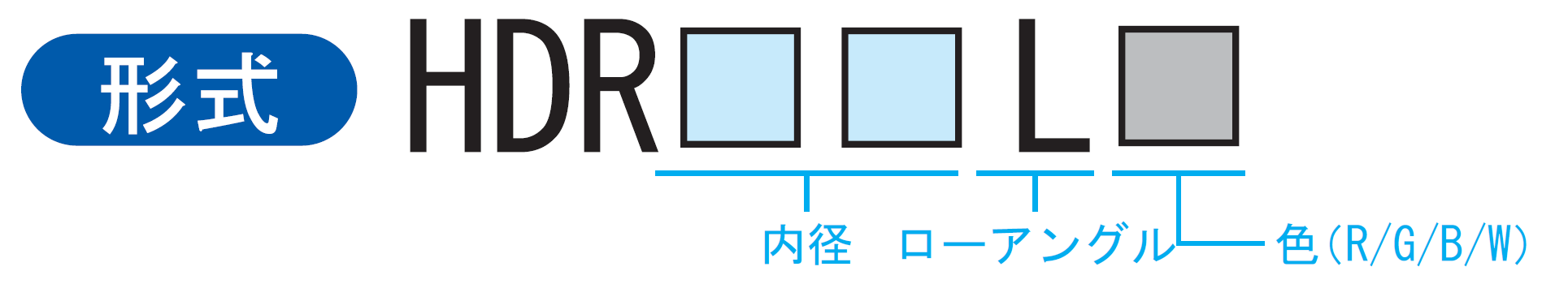

方法
| 型式 | 发光颜色. | 尺寸(Mm) | 安装4-M3深度4 P.C.D | 角度：角度 | WD (mm) | |||
|---|---|---|---|---|---|---|---|---|
| a | b | c | θ | |||||
| HDR20L- | 红、绿、蓝、白 | φ20. | φ46. | 18 | φ28. | 二十五度 | 2 | |
| HDR35L- | 红、绿、蓝、白 | φ35. | φ62. | 18 | φ50. | 二十五度 | 5.5 | |
| HDR50L- | 红、绿、蓝、白 | φ50. | φ77. | 23 | φ60. | 二十五度 | 9 | |
| HDR60L- | 红、绿、蓝、白 | φ60. | φ95. | 23 | φ70. | 二十五度 | 10 | |
| HDR80L- | 红、绿、蓝、白 | φ80. | φ115. | 23 | φ90. | 二十五度 | 15 | |
| HDR100L- | 红、绿、蓝、白 | φ100. | φ135. | 23 | φ110. | 二十五度 | 20 | |
