变频串联谐振试验装置的操作规程说明

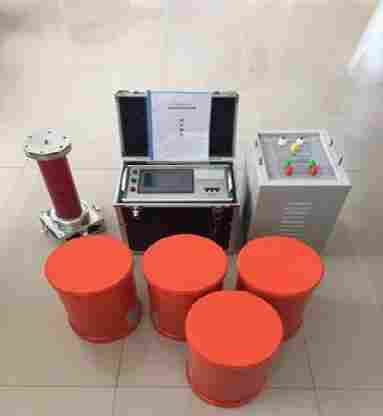

该试验装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。
变频串联谐振试验装置操作方法：
1、试验人员在开箱时,依据装箱清单对设备进行清查,如发现设备与装箱清单不符,请立即与本公司.
2、本试验设备应由高压试验*人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
3、试验人员应不少于2人。使用时应严格遵守贵单位有关高压试验的安全作业规程
4、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按*有关标准和规程进行试验操作。
5、各连接线不能接错，接线一定按照“注意事项”上的电路图连接,否则可导致试验装置损坏.
6、本装置使用时，输出的是高电压或高电压，必须可靠接地，注意操作安全。
7、在做被试品试验之前,对设备进行空升试验,试验电压为设备额定电压80%.
8、无论是做被试品试验,还是做空升试验,总线下面一节电抗器一定要用绝缘支架与地面隔开.
9、在做试验时,变频电源与电抗器之间的距离尽可能为总线大(以免出现安全事故).
10、本套装置变频电源部分为触摸屏形式,在点动时,要轻而慢(在进入下一个菜单时,之间间隔0.5秒),如用力过重或速度过快,有可能进入不了下一个菜单或机器不能启动.按一下复位键,再返回主菜单,间隔5秒钟再启动,或直接关闭电源再启动.
11、在对设备进行参数设置时,“装置电压”这一栏不能改变,“装置电压”是出厂试验时与分压器配套设置的.如改变“装置电压”,分压器采样信号就有所改变,测出来的就不是真正的试验电压,有可能偏大或偏小.对被试品的耐压试验就有影响.所以试验人员在开机时就要把“装置电压”记录好,以免装置电压在误动以后,好查阅.
12、在做电容量比较大或损耗较高的被试品试验时,如“发电机,容量大的电机,1.5km以上的电缆”.系统Q值较低,设置“输出电压”为30V~50V之间,一般情况下,“输出电压”设置为10V~20V之间.在做10kV以下,长度500m以内电缆试验时,应选择较低的励磁电压,“输出电压”为设置10V.否则,在找谐振点时,试验电压会过被试品的额定耐压值,这时系统Q值较高,容易造成被试品击穿。
变频串联谐振试验装置结构参数
1、串谐系统容量的公式
其中:
U-试验电压(注意)
f-谐振频率(也就是系统真实的工作频率)
C-电容量
2、常规电缆对应的试验电压。U(见右图)
3、电缆试验谐振频率。 一般取f=35Hz
4、电容量。C
5、串谐系统容量W算法
3、示范GDTF-108kVA/108kV串谐常规试验对象
(1)、电缆:
10kV/35kV电压等级
(2)、主变:
10kV/2.5MVA 35kV/3.5MVA 110kV/20MVA (中性点试验)
10kV/4MVA 35kV/10MVA 110kV/50MVA (中性点试验，试验电压≤80kV)
10kV/10MVA 110kV/180MVA(中性点试验)
(3)、其它类
10kV开关、PT、CT的交流耐压试验
35kV及以下电压等级隔离开关、断路器的交流耐压试验
35kV开关柜的交流耐压试验
