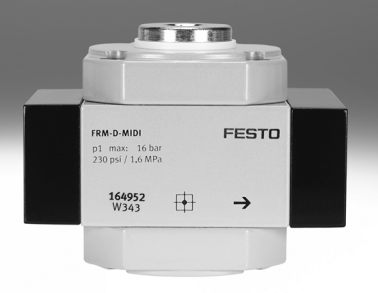

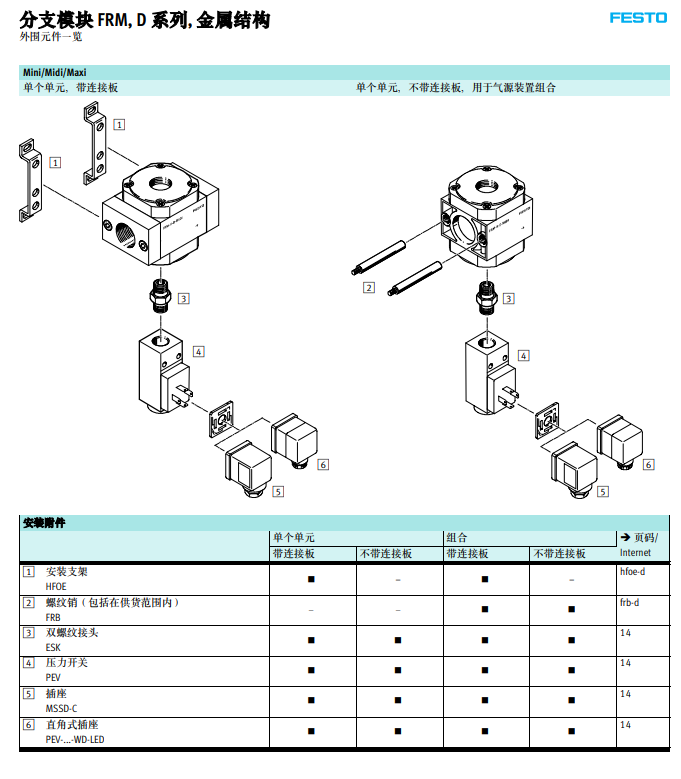

分支模块 FRM, D 系列, 金属结构
型号代码
FRM — H — ¼ — D — MIDI
基本功能
FRM 分支模块
无回流功能/压力开关
标准
H 集成无回流功能
Y 带压力开关
气接口
不带连接板
x 螺纹 Gx
¼ 螺纹 G¼
y 螺纹 Gy
½ 螺纹 G½
¾ 螺纹 G¾
1 螺纹 G1
系列
D 系列
规格
MINI 壳体宽度 40 mm
(不带连接板)
MIDI 壳体宽度 55 mm
(不带连接板)
MAXI 壳体宽度 66 mm
(不带连接板)
分支模块 FRM, D 系列, 金属结构
技术参数
功能
标准
带单向阀
-M- 流量
1,300 ... 20,000 l/min
-Q- 温度范围
–10 ... +60 °C
-L- 工作压力
0 ... 16 bar
· 集成的单向阀防止润滑后的压
缩空气回流
· 分支模块，用于给附加的模块
（减压阀、压力开关等）分配
压缩空气
· 多个附加气接口，提高了灵活
性
· 可用于中间分气块，用于不同
空气质量
分气模块 FRZ, D 系列, 金属结构
技术参数
功能
材料：
壳体：铝
盖板：镀锌钢
额外的气接口可以用于分配未润
滑的压缩空气，例如给气密层、
传感器和控制系统供气，或可与
精细过滤器LFM组合，于
洁净空气。
订货数据 – 压力开关 PEV 技术参数 Internet: pev-1/4
气接口 压力切换点 电气连接 订货号 型号
G¼ 可调
带可视量程
方形插头，符合 DIN EN 175 301, A型 161760 PEV-¼-SC-0D
G¼ 可调 方形插头，符合 DIN EN 175 301, A型 175250 PEV-¼-B-0D
G¼ 可调 插座 MSSD-C-4P 10773 PEV-¼-B
订货数据 – 直角式插座 PEV 技术参数 Internet: pev-1/4
说明 工作电压范围 电气连接 切换状态显示 订货号 型号
用于 PEV-¼-...-OD 15 ... 30 V DC 4针 黄色 LED 164274 PEV-¼-WD-LED-24
≤ 230 V AC
≤ 180 V DC
4针 黄色 LED 164275 PEV-¼-WD-LED-230
订货数据 – 插座 MSSD-C-4P 技术参数 Internet: mssd-c-4p
说明 工作电压范围 电气连接 电缆连接安装方式 订货号 型号
用于 PEV-¼-...-OD ≤ 250 V AC/DC 3针 夹紧螺丝 171157 MSSD-C-4P
订货数据 – 双螺纹接头 ESK
说明 气接口 订货号 型号
可调，用于角度补偿
· 用于将压力开关 PEV连接到分支模块 FRM
R¼ R¼ 151521 ESK-¼-¼
