BECKHOFF定期发货4通道输入端子KL3204

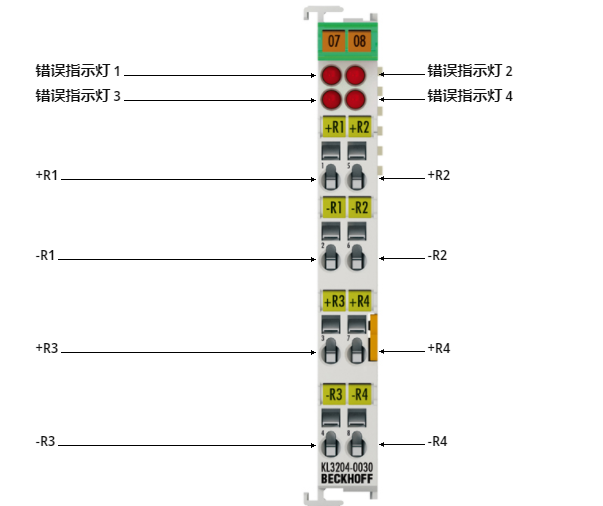

KL3204-0030 模拟量输入端子模块可以直接连接四个 NTC 电阻传感器。总线终端的电路可以使用 2 线技术处理传感器。在微处理器的帮助下，可以在整个温度范围内实现线性化。总线端子模块的标准设置是在 NTC 10 kΩ 传感器的温度范围内分辨率为 0.1 °C。错误 LED 指示传感器故障（例如断线）。KL3204-0030 将四个通道组合在一个外壳中。
总线模块的组成部分
1、基座:材质由PA66聚酰胺和玻纤组成，抗拉、够硬、耐磨、相对其他通用塑料耐高温；
2、胶芯:PA66 GF组成；
3、接口端子:材质为磷青铜、镀金；
4、螺母:黄铜镀镍；
5、О型环:FKM氟橡胶；
6、灌封材质:环氧树脂，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好；
7、线缆材质:PVC/PUR，油性能优异，韧性好，耐磨，耐寒（耐低温），耐水，耐老化，耐酸碱，耐气候，使用寿命长。
技术数据 KL3204-0030
输入数量 4
电源 通过 K 总线
技术 2线
传感器类型 NTC10k（卡雷尔特性曲线，0 °C：27280 Ω）
连接方式 2线
解决 每位数 0.1 °C
转换时间 ~ 250 毫秒
测量电流 类型。< 0.5 毫安
测量误差 < ±1 °C
电气隔离 500 V（K-bus/信号电压）
电流消耗功率触点 –（无电源触点）
电流消耗 K-bus 类型。60毫安
过程映像中的位宽 输入：4 x 16 位数据（4 x 8 位控制/状态可选）
配置 无地址设置，通过总线耦合器或控制器配置
特殊功能 开路识别
重量 大约 70 克
操作/储存温度 0…+55 °C/-25…+85 °C
相对湿度 95%，无冷凝
抗振/抗冲击 符合 EN 60068-2-6/EN 60068-2-27
EMC 抗扰度/辐射 符合 EN 61000-6-2/EN 61000-6-4
保护。类/安装位置。 IP 20/变量
设计形式 带信号 LED 的紧凑型端子外壳 带有可插拔接线层的端子外壳
材料 聚碳酸酯
尺寸（宽 x 高 x 深） 12 毫米 x 100 毫米 x 68 毫米
安装 在 35 mm DIN 导轨上，符合 EN 60715 带锁
通过并排安装 双槽键连接
打标 BZxxx 系列的标签
接线 实心导体 (e)、软导体 (f) 和套圈 (a)：用螺丝刀弹簧驱动
连接截面 s*：0.08…2.5 mm²，
st*：0.08…2.5 mm²，
f*：0.14…1.5 mm² s*：0.08…1.5 mm²，
st*：0.08…1.5 mm²，
f*：0.14…1.5 mm²
连接截面 AWG s*：AWG 28…14，
st*：AWG 28…14，
f*：AWG 26…16 s*：AWG 28…16，
st*：AWG 28…16，
f*：AWG 26…16
剥线长度 8…9 毫米 9…10 毫米
电流负载电源触点 我*：10 A
总线模块接线方法
1、在安装位置将模块盒固定（使用M4螺钉），安装孔距为65mm；
2、探测总线度采用2×1.0-1.5mm2导线；
3、将总线L1、L2端接在端子上，接线无极性；
4、可输出一组常开触知点或一组常闭触点；
5、使用的编码写入器来设定地址码(1-200)；
6、输出模块具有信号反馈输入道端，当受控设备动作后被控设备上的常开触点(无源)闭合，由输出模块通过两总线将专动作应答信号传送回控制器。
