BECKHOFF倍福KL1104输子端子模块工作原理

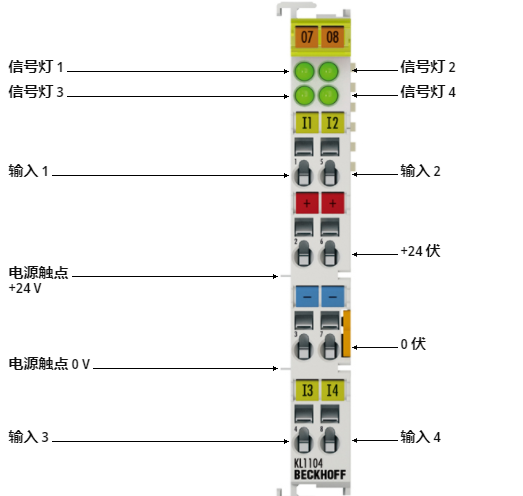

KL1104 数字量输入端子模块从过程级获取二进制 24 V DC 控制信号，并将它们以电气隔离的形式传输到更高级别的自动化单元。总线端子模块包含四个通过发光二极管指示其信号状态的通道。
特殊功能：
输入规格类型 1/3
由于 3 ms 输入滤波器，机械开关不会弹跳
+24 V DC 和 0 V DC 传感器电源连接
设计形式 带信号 LED 的紧凑型端子外壳 带有可插拔接线层的端子外壳
材料 聚碳酸酯
尺寸（宽 x 高 x 深） 12 毫米 x 100 毫米 x 68 毫米
安装 在 35 mm DIN 导轨上，符合 EN 60715 带锁
通过并排安装 双槽键连接
打标 BZxxx 系列的标签
接线 实心导体 (e)、软导体 (f) 和套圈 (a)：用螺丝刀弹簧驱动
连接截面 s*：0.08…2.5 mm²，
st*：0.08…2.5 mm²，
f*：0.14…1.5 mm² s*：0.08…1.5 mm²，
st*：0.08…1.5 mm²，
f*：0.14…1.5 mm²
连接截面 AWG s*：AWG 28…14，
st*：AWG 28…14，
f*：AWG 26…16 s*：AWG 28…16，
st*：AWG 28…16，
f*：AWG 26…16
剥线长度 8…9 毫米 9…10 毫米
电流负载电源触点 我*：10 A
技术数据 KL1104, KS1104
连接技术 2-/3-线
规格 EN 61131-2，类型 1
输入数量 4
标称电压 24 伏直流 (-15 %/+20 %)
“0”信号电压 -3…+5 伏
“1”信号电压 15…30 伏
输入过滤器 类型。3.0 毫秒
输入电流 类型。5 毫安
电流消耗 K-bus 类型。5 毫安
电气隔离 500 V（K 总线/场电位）
过程映像中的位宽 4路输入
配置 没有地址或配置设置
重量 大约 55 克
操作/储存温度 -25…+60 °C/-40…+85 °C
相对湿度 95%，无冷凝
抗振/抗冲击 符合 EN 60068-2-6/EN 60068-2-27
EMC 抗扰度/辐射 符合 EN 61000-6-2/EN 61000-6-4
保护。类/安装位置。 IP 20/变量
可插拔接线 适用于所有 KSxxxx 巴士站
/标志 CE、UL、ATEX、DNV GL
防爆标志 II 3 G Ex nA IIC T4 Gc
