小野TM-5100双通道多功能数字式转速表简介：
从两个旋转体接受独立的旋转信号，运算并显示各自的转速及转速比、转速差的双通道数字式转速表。对各个通道的输入信号，可以用独立的系数进行修正，任意的设定为0.0001 ～ 99.999 倍，因此，根据所测对象与用途不同而异，除转速外，还可变换为任意的物理量。例如：可以测量传送线的速度比、速度差，以及钢板、造纸、铝板等压制压延工程中的压下率（延伸率）、拉张率、滑动率等生产线上的参数测量。另外，如果每个通道内设置了独立的上、下限比较器，可对旋转体进行监视与控制。
根据用途与使用环境的不同，本公司还有大量电磁式、磁电式转速传感器及光电式传感器、旋转编码器与TM-5100转速表配套使用，可进行*的测量、控制系统的构筑。
特点
能运算显示两个旋转体发出的信号
使用各通道独立的系数修正功能，可变换成与转速成比例的任意物理量。
内装上下限2段的比较器功能
使用双通道运算功能，可显示转速差、转速比、压下率、滑动率、变化率（(B - A)/A）、转速方向＊
转速量程很大，从低速到高速（ 输入频率： 0.6 ｍHz ～ 100 kHz ）
价格便宜，为旧型号（ 如QW-163B ）的大约１／４以下
作为输出功能，有BCD码、模拟信号、比较器，标准接口RS-232C
安装方便，尺寸按ＤＩＮ 规格 ( １４４ × ７２ )
采用两个显示部：显示计数值的主要显示部与可以显示设定项目（比较设定值、系数值等）的付显示部(２段)
用途：
1、马达的产品检查
2、测量钢板、纸张、铝板等压延工程中的压下率（伸张率）
通过装在卷带侧的转速传感器B与送带侧的转速传感器A之间的加速差，与A处的速度之比率，来测出卷带的压下率（伸张率）

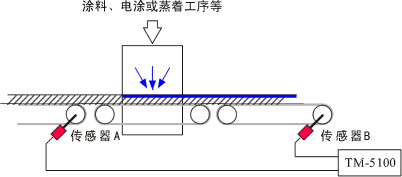

3、传送线速度变化率的测量
检测涂料、电涂或蒸着工序前后的传送带之速度，观察其间速度变化，判断工序的良否。
4、造纸生产线，玻璃制造生产线上滑动率的测量
在生产线的旋转部位装上转速传感器，把信号输入到TM-5100 中去，此时，TM-5100 上显示出与基准辊子的速度变化率，所以，可按此调整各部分的速度，以得到稳定品质的产品。
概要规格
配套传感器 | 本公司制造的MP系列电磁式?磁电式传感器、 LG系列光电式传感器、RP系列旋转编码器等 |
输入阻抗 | 10 kΩ 以上（ 在100kHz 时） |
输入通道数 | 双通道 |
输入放大形式 | AC/DC（切换式） |
测量方式 | 周期运算方式：门运算方式（切换式） |
转速直读运算功能 | 系数设定范围：0.0001 ～ 99.999 |
双通道运算功能 | 差＜B - A＞、比＜（B / A）x 100＞、変化率＜（B - A／A）x 100＞ |
旋转方向测量功能 | 在使用两相旋转编码器时，用极性显示器来显示旋转方向 |
主显示部 | 绿色7段LED 显示范围：0 ～ ±999999 （0.00 ～ 9999.99％） |
副显示部 | LCD模块 显示字符 16 字符×2 段 |
信号输入部 | 输入阻抗：10 kΩ 以上（在100 kHz 时） |
AC（交流）放大器 | 信号波形：正弦波或矩形波 |
DC（直流）放大器 | 信号波形：脉宽 4 μs 以上的矩形波 |
比较器功能 | 设定段数： 2 段 |
模拟信号输出 | 变换方式：12 bit D/A 方式 |
BCD输出 | 正?负逻辑（可切换）、 6 位并行 |
RS-232输出 | 波特率： 2400、4800、9600 bps |
传感器用电源 | DC 5 V ± 0.25 V （* 150 mA） A和B通道的和 |
电源 | AC 100 V ～ 240 V 50/60 Hz 45 VA |
使用温度范围 | 0 ～ 40℃ |
使用湿度范围 | -10 ～ 55℃ |
湿度范围 | *95 % （但不能结露） |
外形尺寸 | 144 (W) × 72 (H) × 210 (D) mm |
重量 | 约 1.5 kg |
