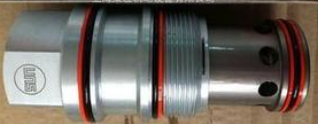

美国SUNRPIC-8DN直动式溢流阀
描述:
不可调的直动式溢流阀为常闭压力限制阀，常用来保护液压元件，以防止其受瞬态压力的冲击。
此阀对变动的油液温度和油液污染不敏感。
选择溢流阀的弹簧范围时，为确保的可重复性，目标溢流设定值要接近***小和压力的中间范围。
适合使用在负载锁紧应用中。
油箱口(口2)处的背压直接以1:1的比例增加到阀的设定值上。
当压力在进口(口1)达到阀的设定值，阀开始向油箱(口2)溢流，节流以限制压力上升。
此类阀调节平稳、噪声小，基本为零泄漏，抗油 污能力强，防堵塞并且响应速度快。
1螺纹肩部外径可将阀导入插孔，确保对心。
2自由浮动部承合插式阀尾端与插孔间的偏心度。
3 SUN插式阀浮动式的设计允许较高的安装扭矩，使阀更能确实上紧避免松动或漏油。
4肩部平口起止进作用，承受螺纹造成的负载，避免产生任何负荷或导致插式阀变形，确保中心线的对正。
5将螺纹置于中位使阀获得*的流量能力减少偏心度的影响，并将螺纹负载分布于油路板的深层。
6插孔底部的止进部撑持阀的浮动部，而组装铁线仅用于阀之组合。
CBCG-LJN,CBBC-LHN,CBDC-LIN,CBBA-LHN,CBFA-LHN,
CBHA-LHN,CBBG-LJN,CBHG-LJN,CACA-LHN,CAEA-LHN,
CAGA-LHN,CCCA-LAN,CCEA-LAN,CCIA-LAN,CWEA-LHN,
CWCA-LHN,CWIA-LHN,CWCG-LFN,CWEG-LFN
插孔 T-19A
系列 4
通流能力 480 L/min.
先导比 4.5:1
*设定时**负载压力 270 bar
*设定 350 bar
工厂默认的设定值 30 cc/min.
回座时*泄漏 0,3 cc/min.
Adjustment - No. of CCW Turns from Min. to Max. Setting 3.75
运行特性 标准
复位 >85% of setting
阀头部安装六角尺寸 41,3 mm
阀安装扭矩 474 - 508 Nm
调节螺栓的内六角尺寸 5,5 mm
Locknut Hex Size 19,1 mm
Locknut Torque 35 - 40 Nm
型号重量 1.41 kg.
