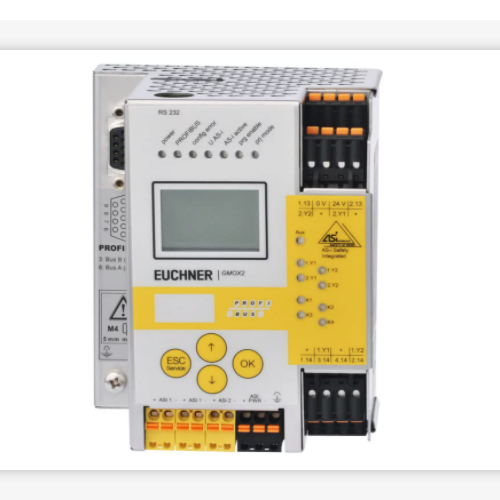

AS-I安全监控器
说明
AS-i安全监控器是可编程的小型安全控制系统，可以监控所有与AS-i总线相连的安全部件。现提供单通道、双通道和四通道设备。现以集成解决方案形式提供采用集成监控器的Profibus网关。这些设备也可用作AS-i主站。可集成一到两个AS-i主站。此功能也可用于设置大型AS-i网络。可通过显示屏实现*的诊断功能。
特点
集成AS-i接口
可自由编程的小型安全控制系统
监控所有连接的AS-i部件
采用集成监控器的网关
集成一到两个AS-i主站
ASi系统安全监控器，配有集成网关GMOx
单个AS-i主站
显示功能以及功能按钮的使用，方便客户进行故障诊断以及参数调整
可适用于不同程序的内存卡
可调延时
16 OSSDs
机械值和环境
壳体材料
壳体 不锈钢
重量
网状 0,8 kg
环境温度 0 ... 55 °C
防护等级 IP20
允许的冲击和振动负载 符合EN 61 131-2标准
安装方法 35mm安装导轨，符合DIN EN 60715TH35标准
OSSD数 16（4个馈出）
主站数 1
继电器输出1.13，2.13，半导体输出1.14、2.14、3.14、4.14
输出数 4
EDM1/Start1：1.Y1；EDM2/Start2：2.Y1；EDM3/Start3：1.Y2；EDM4/Start4：2.Y2
输入数 4
电气连接等级
ASi电压 30 V
ASi工作电流 *300 mA
LED指示灯
4个EDM LED/外部设备监控回路输入的启动状态：LED关闭：打开；LED打开：关闭
PROFIBUS LED，检测到主站
配置错误LED，配置错误
prj模式LED，启用配置模式
AUX LED，存在辅助电源
AS-i U LED，电压正常
工作AS-i LED，AS-i工作正常
prg启用LED，可进行从站自动编程
4个输出回路LED，输出回路的状态：LED关闭：打开；LED打开：关闭
电源LED，电源打开
额定绝缘电压Ui 500 V
连接额定值 9 W
配接线截面
用于接配线
用于电缆端部护套的软线
响应延时
安全回路关闭 *40 ms
识别延时 *10 s
ASi周期时间 150 µs 150 x（从站数 + 2）
卡槽 是
继电器输出1.13，2.13，半导体输出1.14、2.14、3.14、4.14
输出类型 输出开关元件，输出回路1、2、3和4
EDM1/Start1：1.Y1；EDM2/Start2：2.Y1；EDM3/Start3：1.Y2；EDM4/Start4：2.Y2
输入类型 反馈回路/启动
接口，总线
数据接口
PROFIBUS，符合EN 50 170-3标准
RS 232串行接口
数据速率 9,6 ... 12000 kbit/s
外围设备 AS-i从站的分散式外围设备映射，作为PROFIBUS中的I/O过程数据；通过PROFIBUS DP主站完成诊断和配置
控制装置及指示灯
控制装置/指示灯
产品描述
插入式标签
特征
颜色
开关元件
其它
符合 EN 61 000-6-2、EN 61 000-6-4、EN 62 061、IEC 61 508、EN ISO 13 849-1
可靠性值符合EN ISO 13849-1标准
性能等级 PL e
类别 4
PFHD 5.36 x 10-9
SIL CL 3
任务时间 20 y
