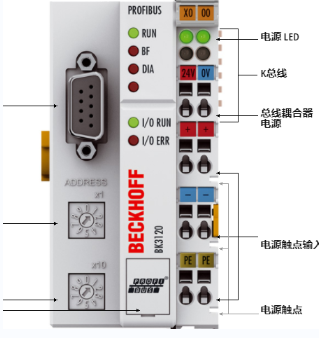

BK3120倍福总线耦合器性能介绍
“经济型”版本扩展了现有的PROFIBUS总线耦合器系列 BK3xx0。K-bus 扩展技术允许将多达 255 个空间分布的总线端子模块连接到一个总线耦合器。BK3120 旨在满足自动化要求。PROFIBUS 协议省略了 FMS 操作，以便能够在 DP 模式下传输更多用户数据，对于这种总线耦合器类型可以是 128 字节输入和 128 字节输出。BK3120 包含 PROFIBUS DP V1 服务。这些服务允许直接访问总线耦合器寄存器和复杂的总线端子模块，以便例如更改参数设置或设置/更正模拟总线端子模块的限值。
| 系统数据 | 现场总线 | BK3120 |
|---|---|
| 输入输出站数 | 100 带中继器 |
| 输入输出点数 | 大约 6,000，取决于主人 |
| 数据传输介质 | 屏蔽铜缆，2 x 0.25 mm² |
| *限度。电缆长度 | 1,200 m 1,000 m 400 m 200 m 100 m |
| 数据传输率 | 9.6/19.2/93.75 kbaud 187.5 kbaud 500 kbaud 1,500 kbaud …3, 6, 12 Mbaud |
| 技术数据 | BK3120 |
|---|---|
| 巴士站数量 | 64（255 带 K-bus 扩展） |
| *限度。现场总线字节数 | 128 字节输入和 128 字节输出 |
| 数据传输率 | 自动检测高达 12 Mbaud |
| 总线接口 | 1 x D-sub 9 针插座，带屏蔽 |
| 电源 | 24 伏直流电 (-15% / + 20%) |
| 输入电流 | 70 mA +（ K 总线电流）/4，* 500 mA。 |
| 电流供应 K-bus | 1750 mA |
| 电源触点 | *限度。24 V DC/* 10 安 |
| 电气隔离 | 500 V（电源触点/电源电压/现场总线） |
| 重量 | 大约 170 克 |
| 操作/储存温度 | -25…+60 °C/-40…+85 °C |
| 相对湿度 | 95%，无冷凝 |
| 抗振/抗冲击 | 符合 EN 60068-2-6 / EN 60068-2-27 |
| EMC 抗扰度/辐射 | 符合 EN 61000-6-2 / EN 61000-6-4 |
| 保护。类/安装位置。 | IP 20/变量 |
| /标志 | CE、UL、ATEX、GL、IECEx、cFMus |
| 防爆标志 | ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 GC |
| 房屋数据 | BKxxxx, BCxxxx |
|---|---|
| 设计形式 | 带信号 LED 的紧凑型端子外壳 |
| 材料 | 聚碳酸酯 |
| 尺寸（宽 x 高 x 深） | 51 毫米 x 100 毫米 x 69 毫米 |
| 安装 | 在 35 mm DIN 导轨上，符合 EN 60715 带锁 |
| 通过并排安装 | 双槽键连接 |
| 打标 | BZxxx 系列的标签 |
| 接线 | 实心导体 (e)、软导体 (f) 和套圈 (a)：用螺丝刀弹簧驱动 |
| 连接截面 | s*：0.08…2.5 mm²， st*：0.08…2.5 mm²， f*：0.14…1.5 mm² |
| 剥线长度 | 8…9 毫米 |
| 电流负载电源触点 | 我*：10 A |
