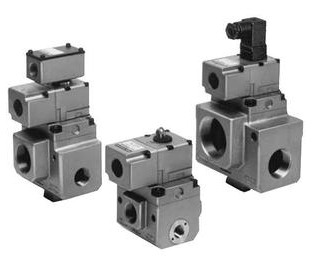

SMC 3通电磁阀使用须知VP3145-065DZA
阀容量大，排气阻力小
可轻易切换成N.C.或N.O.模式
字段描述 字段取值 取值描述
阀体大小 4 1/2
阀体可选项 - 一般用
接管口径 06 3/4
线圈额定电压 5 DC24V
导线引出方式 DZ DIN型插座式·带灯及过电压保护回路
机能 A N.C.
先导规格 - 内部先导式
螺纹的种类 - Rc
CE对应 - -
其他特性
P,R通口接管口径 3/4
阀体形式 插入式
配管种类 直接配管型
密封方式 弹性密封
线圈规格 标准
手动操作 非锁定式
背压防止阀 无背压防止阀
消声器 带消声器
订制规格 标准
先导压力范围 0.2～0.8
*动作频率 3
响应时间 30
环境温度及使用流体温度 0～60℃
C值(P→A/B) 直接配管型 28
b值(P→A/B) 直接配管型 0.36
Cv值(P→A/B) 直接配管型 7.6
C值(A/B→E) 直接配管型 26
b值(A/B→E) 直接配管型 0.35
Cv值(A/B→E) 直接配管型 7
给油 给油式
SMC两位三通电磁阀通过控制器切换脉冲的电极触点来改变电磁阀的开关状态，当控制器发出电脉冲时，驱动阀芯克服永磁力产生上下移，阀瓣到位后在永磁作用下处于自保持状态，同时用屏蔽技术，防止外界干扰。
SMC两位三通电磁阀由阀体和电磁线圈两部分组成，是自带桥式整流电路，并带过电压、过电流安全保护的直动式结构。此时，电磁阀铁芯在回复弹簧的作用下靠在双管端，关闭双管端出口，单管端出口处于开启状态，制冷剂从电磁阀单管端出口管流向冷藏室蒸发器、冷冻室蒸发器流回压缩机，实现制冷循环。
