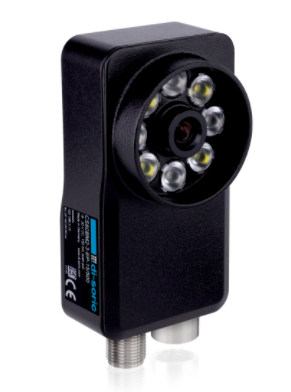

数据分析di-soric德森克视觉传感器
CS60-BM28-EP15/300
CS-60 便于更换镜头，内置高性能光源，能参照距离、视场和分辨率产生极好的图像。通过软件更新能够很容易地扩充丰富的工具，并且在必要时按需定制。这些工具可以很方便地通过逻辑运算关联起来，并且可通过 Profinet 连接到现有的 PLC 模块，让传感器工作起来更加灵活。
检查任务: 定位, 零件识别, 计数
更新选项：测量和阅读一维码和二维码
*，紧凑且高效
大功率 LED 红白光源
灵活且性能*的软件 nVision-i
在执行过程中通过链接的 Profinet 输入端更改参数
简单直观的参数化设置
通过可换镜头实现 50 - 2,000 mm 的灵活工作距离
定制选项
电气特征
工作电压
18 … 30 V DC
空载电流（*）
1.000 mA (24 V DC)
绝缘耐压强度
500 V
机械特征
外壳材料
锌压铸件 (黑色, 粉末涂层)
材料
PMMA (窗口 / 光学元件)
镜头连接
S 型接口
重量
265 g
、许可
防护等级
III，在安全特低电压下工作
风险组 (DIN EN 62471)
风险组 1
一般特征
模型
CS 60
型式
长方体
类型
EV76C541
功能范围
检查任务
定位, 零件识别, 计数
全球
供货范围
CS60-BM28-EP15/300, O-S1-S-080-40, CS60-WINDOW
内部光源
High power lighting white and red can be switched via software
输出端、输入端、接口
开关输出端
推挽式, 150 mA
开关输出端数量
4（可编程） (1（准备）)
电压降（*）
2,0 V
接口
Ethernet
数字输入/输出
协议
TCP/IP, FTP/SFTP, Profinet
光学数据
颜色
Red / white switchable (internal)
焦距
8 mm
光学格式
1/4"
探测范围、测量范围、公差极限
分辨率
736 x 480 Pixel
像素大小
4,5 x 4,5 μm
工作距离
50,0 … 2.000 mm
显示，操作
显示
LED 绿色 - 运行, 黄色 - DATA-Link 黄色 - 触发器
时间特性
FPS - 每秒帧数（*）
30 Bilder/Sekunde
闪光长度
< 2 ms
环境条件
工作环境温度
0 … +50 °C
耐振动/冲击
10 … 55 Hz / 1,0 mm / 30 g / 11 ms
防护等级
IP 67

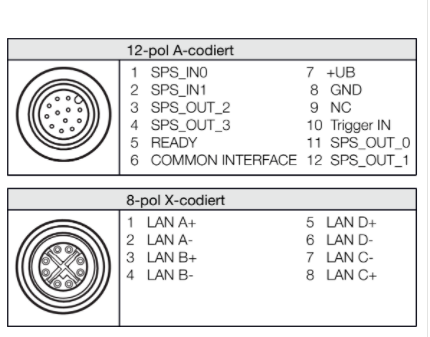

电气连接
连接
插头, M12, 12 针 (A 编码)
连接 2
插口, M12, 8 针
电缆
Connection cables max. 25 m
CS60-BM28-EP15/300
CS60-BM28-EP15/300ID
CS60-BM28-EP15/400
CS60-BM28-EP15/400ID
CS60-BM38-EP15/300
CS60-BM38-EP15/300ID
CS60-BM38-EP15/400
CS60-BM38-EP15/400ID
