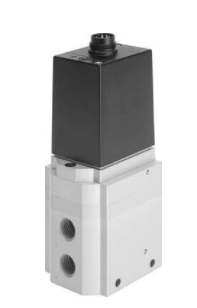

MPPE-3-1 4-6-010-B费斯托压力调节阀

MPPE-3-1 4-6-010-B费斯托压力调节阀

产品描述
比例压力调节阀 MPPE
先导控制的调压阀
将设定值输入为模拟量电压信号或模拟量电流信号
可选压力控制范围
可选配设定点模块
通过符合 DIN 45326 的圆插头 M16 x 0.75，8 针，进行电气连接
FESTO比例压力阀
公称通径，气源
11 mm
公称通径，排气
12 mm
短型号代码
MPPE
驱动方式
电控
密封原理
软密封
安装位置
可选
设计
先导活塞减压阀
短路电流额定值
适用于所有电气连接

安全注意事项
安全位置 MPPE-B：如果电源电缆中断，输出压力将不受调节。
符号
00995303
反极性保护
适用于所有电气连接
阀功能
三通比例压力阀，常闭
工作压力
≤ 0.8 MPa
工作压力
≤ 8 bar
压力调节范围 MPa
0 MPa ... 0.6 MPa
压力调节范围
0 bar ... 6 bar
入口压力 1
7 bar ... 8 bar
气源压力 1 MPa
0.7 MPa ... 0.8 MPa
*压力迟滞
0.004 MPa
*压力迟滞
0.04 bar
关闭时间
510 ms
打开时间
170 ms
工作电压范围 DC
18 V ... 30 V
参考电压
10 V
残余波纹
10 %
设定点/实际值
电压型 0 - 10 V
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）

RCM 商标
KC 标记
KC-EMV
CE （见合格声明）
符合欧盟电磁兼容性指令
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
LABS-Conformity
VDMA24364-B2-L
介质温度
0 °C ... 60 °C
防护等级
IP65
环境温度
0 °C ... 50 °C
产品重量
2400 g
电气接口
8 针
M16x0.75
插头
符合 DIN 45326 标准
圆形结构
安装方式
带通孔
气接口，气口 1
G1/2
气接口，气口 2
G1/2
气接口，气口 3
G1/2
材料说明
RoHS 合规
外壳材料
精制铝合金
膜片材料
NBR
产品描述
product image
比例压力阀
MPPE-3-1/2-1-420-B
161175
MPPE-3-1/2-1-010-B
161172
MPPE-3-1/2-10-420-B
161177
MPPE-3-1/2-10-010-B
161174
MPPE-3-1/4-1-420-B
161169
MPPE-3-1/2-2,5-420-B
164320
MPPE-3-1/2-2,5-010-B
164319
MPPE-3-1/2-6-420-B
161176
MPPE-3-1/2-6-010-B
161173
MPPE-3-1/2- -B
164332

费斯托比例压力调压阀

①调整阀门排放压力和回座压力，必须进行阀门达到全开启高度的动作试验，因此，只有在大容量的试验装置上或者在安全阀安装到被保护设备上之后才可能进行。其调整方法依阀门结构不同而不同。
②对于带反冲盘和阀座调节圈的结构，是利用阀座调节圈来进行调节。拧下调节圈固定螺钉，从露出的螺孔伸人一根细铁棍之类的工具，即可拨动调节圈上的轮齿，使调节圈左右转动。当使调节圈向左作逆时针方向旋转时，其位置升高，排放压力和回座压力都将有所降低。反之，当使调节圈向右作顺时针方向旋转时，其位置降低，排放压力和回座压力都将有所升高。每一次调整时，调节：圈转动的幅度不宜过大（一般转动数齿即可）。每次调整后都应将固定螺钉拧上，使其端部位于调节圈两齿之间的凹槽内，既能防止调节圈转动，又不对调节圈产生径向压力。为了安全起见，在拨动调节圈之前，应使安全阀进口压力适当降低（一般应低于开启压力的90%），以防止在调整时阀门突然开启，造成事故。
③对于具有上、下调节圈（导向套和阀座上各有一个调节圈）的结构，其调整要复杂一些。阀座调节圈用来改变阀瓣与调节圈之间通道的大小，从而改变阀门初始开启时压力在阀瓣与调节圈之间腔室内积聚程度的大小。
