小型气缸STR2-BD-16-30-K2H-D工作原理及其特点：
采用双活塞杆结构，可获得防回转精度和2倍推力的气缸。
包括Φ6～Φ32的六个种类，选择项、产品种类也广泛充实。
【可选轴承】
根据用途，备有滑动轴承（金属轴承）、滚动轴承（一般轴承）2种。
【防回转精度高】
2个单活塞杆气缸并列固定到端板。
无需防回转，实现了高防回转精度。
【备有小型】
缸径φ6的小型形成系列，*适合小型工件的搬运。
【配管口两侧安装】
配管口可安装在左右两侧，可根据装置轻松进行配管处理。
【安装简便】
使用平行销用铰孔，可以在维护中更换产品时轻松进行再现调整。

STR2-M 双作用?标准型?滑动轴承 Φ6,Φ10,Φ16,Φ20,Φ25,Φ32
STR2-B 双作用?标准型?滚动轴承 Φ6,Φ10,Φ16,Φ20,Φ25,Φ32
STR2-※Q 双作用?防坠落型 Φ16,Φ20,Φ25,Φ32
STR2-※O 双作用?低速型 Φ6,Φ10,Φ16,Φ20,Φ25,Φ32
STR2-※F 双作用?微速型 Φ10,Φ16,Φ20,Φ25,Φ32
STR2-※D 双作用·双活塞杆型 Φ6,Φ10,Φ16,Φ20,Φ25,Φ32

有关日本CKD（喜开理）STR2-BD-16-30-K2H-D气缸的更多参数：

ISO6432圆体气缸孔径(mm)：8、10、12、16、20、25 标准行程可达300毫米气缸变体：非旋转、直接安装、ATEX。

关于气缸配管 1)过滤器用的配管材料，请使用镀锌管、尼龙管、橡胶管等不易腐蚀的材料。 2)关于STR2-BD-16-30-K2H-D气缸和电磁阀的连接配管，请使用有效截面积与活塞速度相对应的配管。 3) 用于清除管内的铁锈、异物及排水的过滤器，请安装在电磁阀附近。 4)气管的螺纹长度必须保证为有效长度。并且螺纹前有效长度端部需要以1/2螺距倒角。倒角 5)配管作业前请清洁配管内部(*吹)，去除管内的异物.切屑等。 6)关于配管连接时密封带或密封胶的使用，请从螺纹头部大约2牙位置处开始使用。请确保没有密封带和密封胶的残料跟随气体进入配管内部和机器内部。。

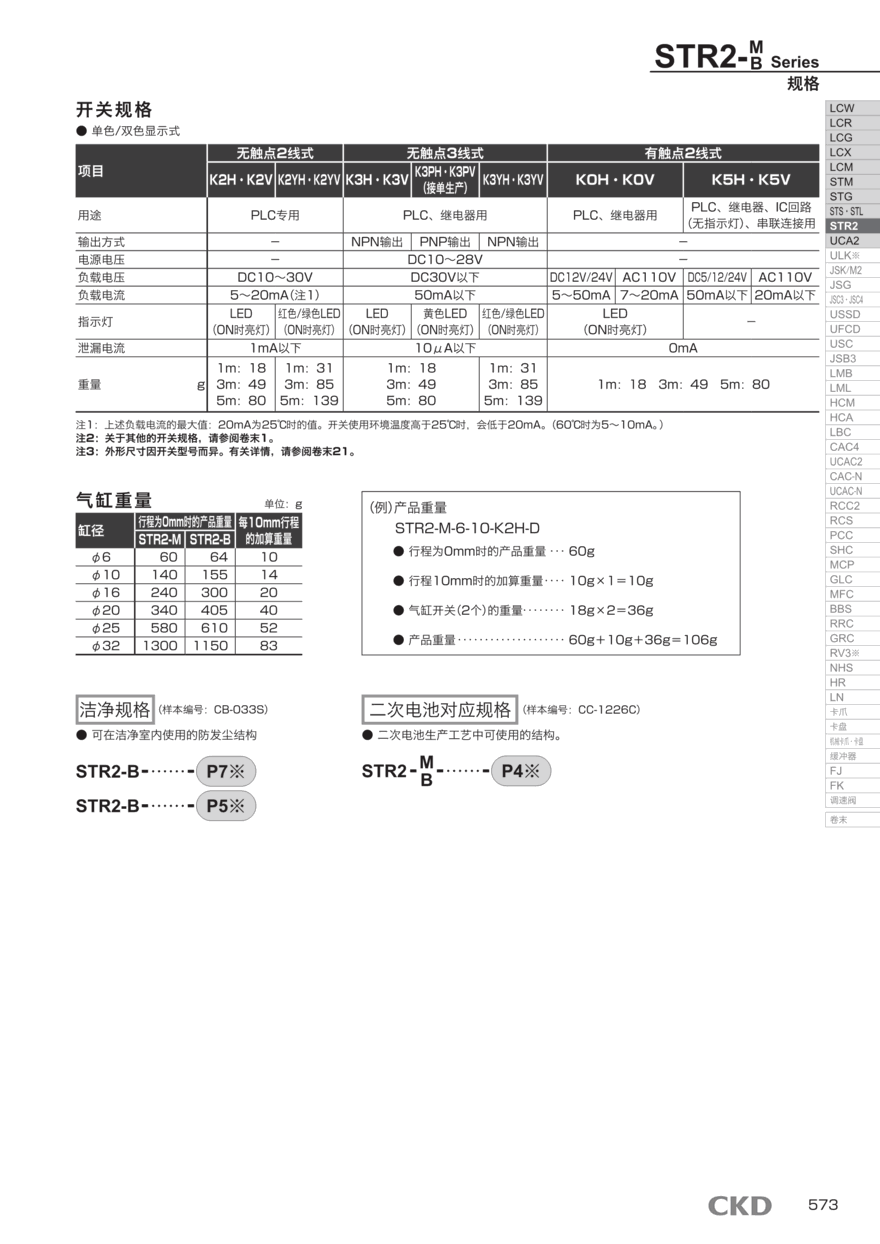

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品STR2-BD-16-30-K2H-D的选型资料和配置方式:

单作用或双作用：气动执行器或STR2双活塞气缸通常属于这两个类别，具体取决于应用类型、所需的力或运动、工作的大小以及预期的精度或控制。通常，气动执行器或STR2双活塞气缸将在其中容纳活塞和杆。类型取决于应用：提供多种类型的气动执行器或STR2双活塞气缸，包括无杆STR2双活塞气缸、圆形STR2双活塞气缸和紧凑型STR2双活塞气缸。有多种不同类型的STR2双活塞气缸和执行器可供选择，具体取决于它们所需的应用。它们可以是单作用或双作用。以下是一些可用的STR2双活塞气缸和执行器类型的示例：ISOLine 型材和拉杆STR2双活塞气缸：工业自动化中常见的STR2双活塞气缸，具有高性能、持久性和能够在高温下运行的特点。Roundline 油缸： Roundline 油缸可作为单作用或双作用提供，非常适合较轻的任务和较小的力应用。紧凑型STR2双活塞气缸：SMC的产品系列包括一个紧凑型STR2双活塞气缸，其长度是等效标准 ISO 轮廓执行器的三分，适用于需要优先考虑空间的机械。

首先，让我们解决缸径问题。确定在STR2双活塞气缸位置始终可用的低气压。这不是必须通过所有空气管路、配件和需要压力损失或压降的控制阀的压缩机压力。我们将使用此工作压力 (psi) 信息作为我们的起点，并将其简单地除以负载 (lb) 以获得所需STR2双活塞气缸的有效面积（以平方英寸为单位）。老实说，这些信息可以在每个STR2双活塞气缸制造商的目录中找到。但在您停止之前，请阅读下一段以微调您的选择。

ISO 已经为STR2双活塞气缸开发了定义明确的符号，以在简单的方案中区分它们的功能。这些符号独立于STR2双活塞气缸 ISO 标准、直径或行程。带磁性活塞的双作用STR2双活塞气缸带磁性活塞的双作用STR2双活塞气缸的 ISO 符号活塞与图1不同，表示为磁性活塞。带可调缓冲的双作用STR2双活塞气缸带可调缓冲的双作用STR2双活塞气缸的 ISO 符号以两个矩形物体为象征的缓冲；可调箭头符号。带可调缓冲和磁性活塞的双作用STR2双活塞气缸带可调缓冲和磁性活塞的双作用STR2双活塞气缸的 ISO 符号图2和图3的组合。。
