进口气缸FLCR-2506075NCN-LS05选型方案

发布时间：2021-09-16
进口气缸FLCR-2506075NCN-LS05选型方案及其特点：
带线性导轨气缸
线性滑台气缸
型号LCR
轻量化，设计自由度高的左右对称构造。选择项产品种类丰富的高刚性带线性导轨气缸。
行业半导体制造工序（后工序）
组装
【轻量】
由于采用铝制滑台，因而与LCG系列相比，重量减轻了约30%。
【刚性】
由于线性导轨与滑台的高刚性化，刚性比LCG更高。
【设计的自由度高】
具有挡块左右对称型、多面配管、双面安装、带定位孔等特点，设计方面自由度极高的产品。
【选择项?产品种类丰富】
机种分为标准型、防坠落型、洁净规格型。选择项品种丰富，备有行程调整用挡块、带缓冲型挡块等。
※洁净规格无法选择缓冲器型挡块。
【带缓冲机构】
气缸前进时，即使驱动部和工件碰触，缓冲机构也会动作，是保护工件与气缸的型号。拾放等前端需使用缓冲机构等情况下有效。
并可安装可检测缓冲器动作的气缸开关(BL型)，从而检测生产线等的异常。
LCR 双作用·单活塞杆型 Φ6, Φ8, Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-Q 双作用?防坠落型 Φ8, Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-P7※ 双作用?单活塞杆型洁净规格 Φ6, Φ8, Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-F 双作用?微速型 Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-F-P7※ 双作用?微速型洁净规格 Φ12，Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
有关日本CKD（喜开理）FLCR-2506075NCN-LS05气缸的更多参数：
气缸详细参数： 节省空间气缸，薄形、装置紧凑型设计 可在4面安装小型磁性开关(Φ12到Φ25的是两面) 磁性开关不突出表面 新追加双耳环型、小型脚座型 质量：减少5%到13% 安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)。
关于气缸开关的使用方法 3.2.1通用事项 1) 磁场环境 在周围存在强磁场.大电流(大磁铁、点焊机等)的环境中，请使用强磁场开关。带开关气缸并排靠 近安装的时候、或磁性体在离气缸很近的地方移动的时候，可能会产生相互干扰而影响检测精度。 2) 导线的配线 请注意导线上不能有重复的弯曲应力和张力。 可动部请使用有耐曲性的机械手用电线。 3)使用温度 不能在高温(过60C的场合)使用。 根据磁性部品、电子部品的温度特性，请避免在高温环境下使用。 4)中间位置检测 将气缸开关设定为行程中间位置，并且在活塞通过时驱动负荷的情况下，如果速度过快，FLCR-2506075NCN-LS05气缸开关虽 然也会动作，但是要注意由于动作时间短，有时也会无法对负荷作出响应。 可检测的*活塞速度:V V(mm/s) =一 气缸开关动作范围(mm) 负荷的动作时间(s) 气缸开关的动作范围请参照第7页的第4)项中表的*小值。 关于冲击 气缸搬运以及开关安装调整的时候，请不要使其承受过大的冲击。。

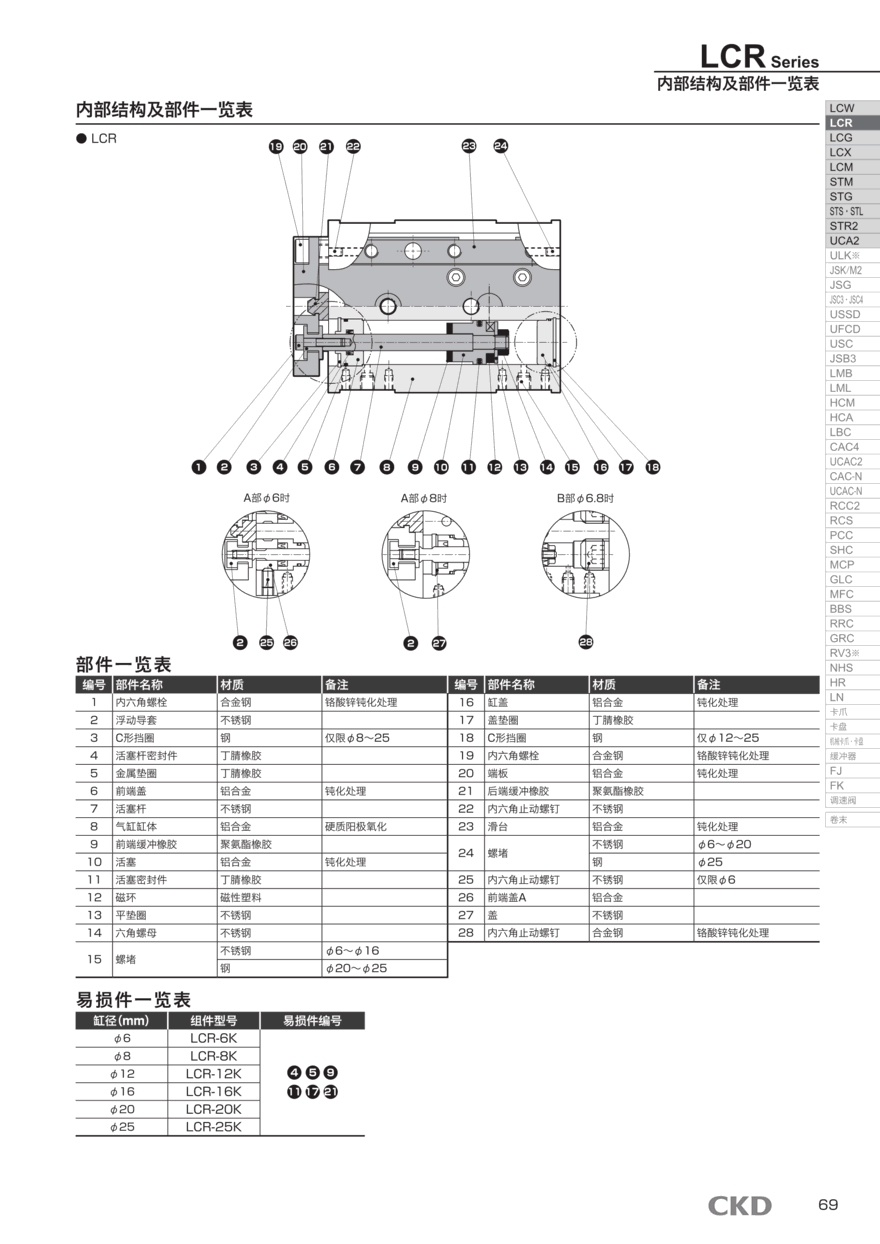

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品FLCR-2506075NCN-LS05的选型资料和配置方式:
进口气缸FLCR-2506075NCN-LS05选型方案
如果确定将使用标准类型的线性滑台气缸而不是无杆线性滑台气缸或特殊类型，那么在已知线性滑台气缸的孔径和行程的情况下，确定安装、杆和螺纹的尺寸，如果缓冲需要（对于高速应用，不用于停止大量负载），停止油管（与液压缸相比没有那么大的问题），内置限位开关等。许多变量和特殊功能可以容纳在一个线性滑台气缸应用。。
进口气缸FLCR-2506075NCN-LS05选型方案
3。您可以看到杆“A”必须比“B”长，以便在线性滑台气缸中获得三个离散位置。。
进口气缸FLCR-2506075NCN-LS05选型方案
如果需要极快的动作，可能需要进行一些试错测试，以及缓冲线性滑台气缸以延长这些高速系统中组件的使用寿命。 有多种安装选项可供选择，包括杆式 U 形夹、自对准杆耦合器、杆眼、枢轴、安装支架和法兰。在内部，行程末端缓冲垫使FLCR-2506075NCN-LS05线性滑台气缸行程的后半英寸左右平滑，有助于防止将端盖从线性滑台气缸上敲下来，并防止对连接的机械设备造成损坏/磨损/撕裂。另一个内部特征是使用磁性活塞，这使得磁性接近传感器可以轻松安装到线性滑台气缸壁上以检测执行器位置。。
