进口气缸LCR-25-100-T2H-R选型方案及其特点：
带线性导轨气缸
线性滑台气缸
型号LCR
轻量化，设计自由度高的左右对称构造。选择项产品种类丰富的高刚性带线性导轨气缸。
行业半导体制造工序（后工序）
组装
【轻量】
由于采用铝制滑台，因而与LCG系列相比，重量减轻了约30%。
【刚性】
由于线性导轨与滑台的高刚性化，刚性比LCG更高。
【设计的自由度高】
具有挡块左右对称型、多面配管、双面安装、带定位孔等特点，设计方面自由度极高的产品。
【选择项?产品种类丰富】
机种分为标准型、防坠落型、洁净规格型。选择项品种丰富，备有行程调整用挡块、带缓冲型挡块等。
※洁净规格无法选择缓冲器型挡块。
【带缓冲机构】
气缸前进时，即使驱动部和工件碰触，缓冲机构也会动作，是保护工件与气缸的型号。拾放等前端需使用缓冲机构等情况下有效。
并可安装可检测缓冲器动作的气缸开关(BL型)，从而检测生产线等的异常。
LCR 双作用·单活塞杆型 Φ6, Φ8, Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-Q 双作用?防坠落型 Φ8, Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-P7※ 双作用?单活塞杆型洁净规格 Φ6, Φ8, Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-F 双作用?微速型 Φ12, Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150
LCR-F-P7※ 双作用?微速型洁净规格 Φ12，Φ16, Φ20, Φ25 10, 20, 30, 40, 50, 75, 100, 125, 150

有关日本CKD（喜开理）LCR-25-100-T2H-R气缸的更多参数：

ISO6431型材车身气缸孔径(mm)：32、40、50、63、80、100 行程可达1000毫米气缸变化：带锁定装置，带定位器。

对下列项目的部品进行检查。 (a)LCR-25-100-T2H-R缸筒内壁的伤痕。 (b)活塞杆表面的伤痕.铁锈。 (c) 轴承内壁的伤痕及磨损。 (d)活塞表面的伤痕磨损及裂纹。 (e) 活塞和活塞杆接合部的松动情况。 (f)两个端盖的裂纹。 (g)滑动部的密封圈(防尘圈.活塞杆密封圈缓冲圈活塞密封圈)的伤害及磨损。确认以上内容，如果发现异常请修理、更换部品。 4)关于缓冲圈 ⑨缓冲圈根据制造年月不同，种类也有所不同。所以请确认产品铭牌上的制造日期后再按照下面的顺序拆下。并且，即使更换和以前不一样的缓冲圈，缓冲性能上也没有差异。 (制造年月: 2002年3月为止的产品>到2002年3月为止的产品，因为在密封圈是放入芯轴金属环_的，所以不能只更换密封圈。请与金属环一起进行更换。端盖的角为支点，用一-字形螺丝刀对准密封圈接合部，用手掌心敲打螺丝刀把手部，撬出密封圈密封圈 <制造年月: 2002年4月以后的产品> 2002年4月以后的产品，因为在密封圈部没有放入芯金属环轴，所以只要更换密封圈就可以了。用锥子等，前面尖的工具将密封圈拆下(外面的金属环要保留)。。

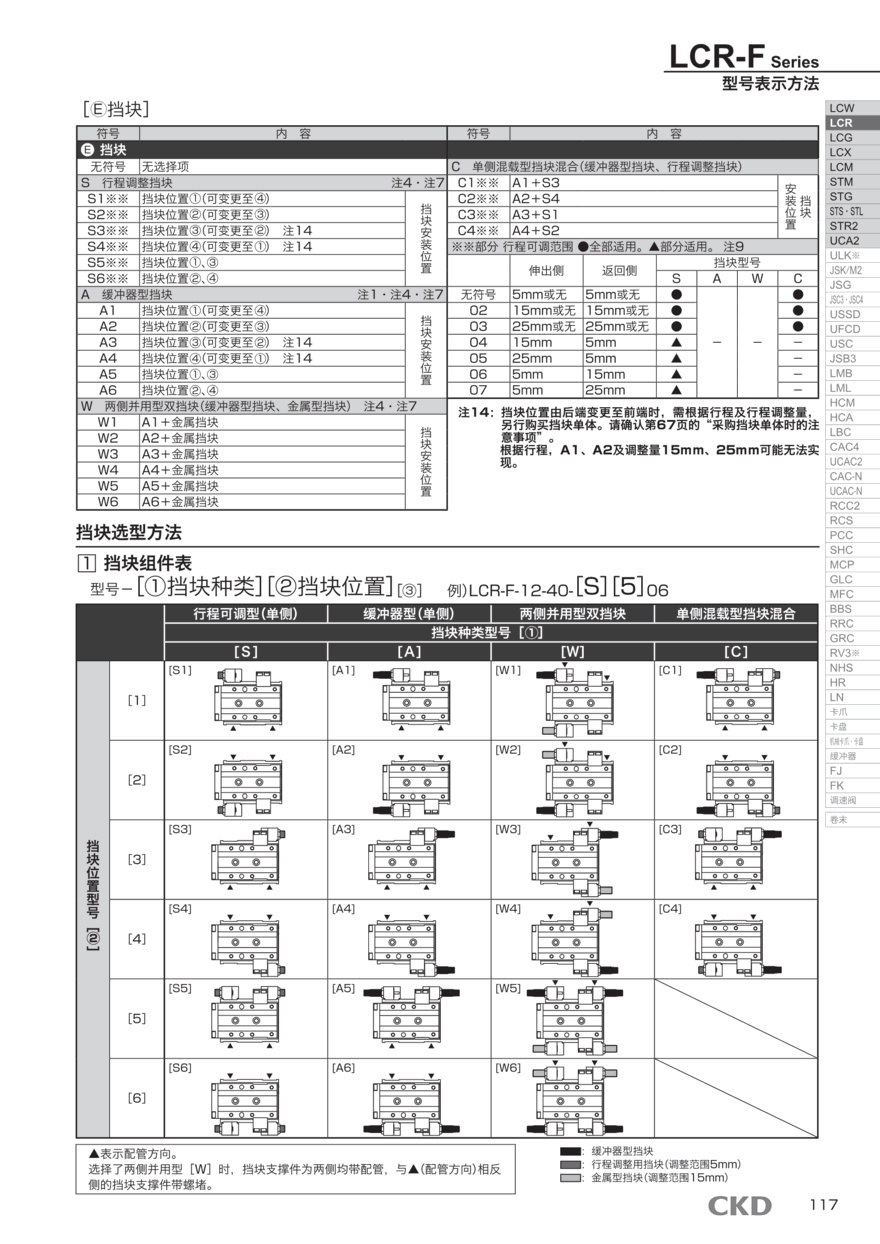

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品LCR-25-100-T2H-R的选型资料和配置方式:

AutomationDirect-Figure-1 气动设计图 1：该 AutomationDirect NITRA 空气制备装置包含常见的空气制备组件，易于安装并减少安装空间和成本。线性动力传输通常使用流体（气动与空气或液压与油）或电力完成。许多供应商喜欢推广电动执行器的使用及其效率，但简单可靠的气动执行器和线性滑台气缸仍然经常驱动线性运动。。

许多线性滑台气缸包括 T 形槽或燕尾榫，它们很容易接受兼容的位置开关以进行行程结束感测。两种广泛使用的位置传感器或开关类型是经济型机械簧片开关和霍尔效应传感器。后者是一个可靠的选择，因为它们没有移动部件，还可能包括 LED 来指示操作状态和故障，尽管它们表现出很小的电流泄漏，可能会导致某些设置出现问题。这两种类型还要求内部活塞具有磁性，以便接合开关并关闭电路。。

执行器-线性滑台气缸气动执行器有多种类型，包括隔膜线性滑台气缸、无杆线性滑台气缸、伸缩线性滑台气缸和通杆线性滑台气缸。流行的气动执行器由在封闭线性滑台气缸内移动的活塞和杆组成。这种执行器类型可根据工作原理细分为两种类型：单作用和双作用。。
