回转气缸MSDG-L-16-5-R资料PDF及其特点：
省空间型气缸
小型紧凑型气缸
型号MSD?MSDG
级紧凑型气缸（SSD）的小口径系列。缸径尺寸为Φ6 ～Φ16。还备有带高精度导向（MSDG）的规格。
【轴向省空间】
缩短了轴向的长度，减小了安装空间。
【长寿命设计、为原来的4倍】
活塞杆轴承部采用含油铜类轴承。
【配管方向选择】
可从缸体上面、缸体底面2个方向选择配管
【Φ6, Φ8尺寸也可带开关】
配备小型开关F型。
【可直接从三面安装】
采用方形本体，可从底面及侧面进行安装。
MSD 双作用·单活塞杆型 Φ6, Φ8 5, 10, 15, 20, 25, 30

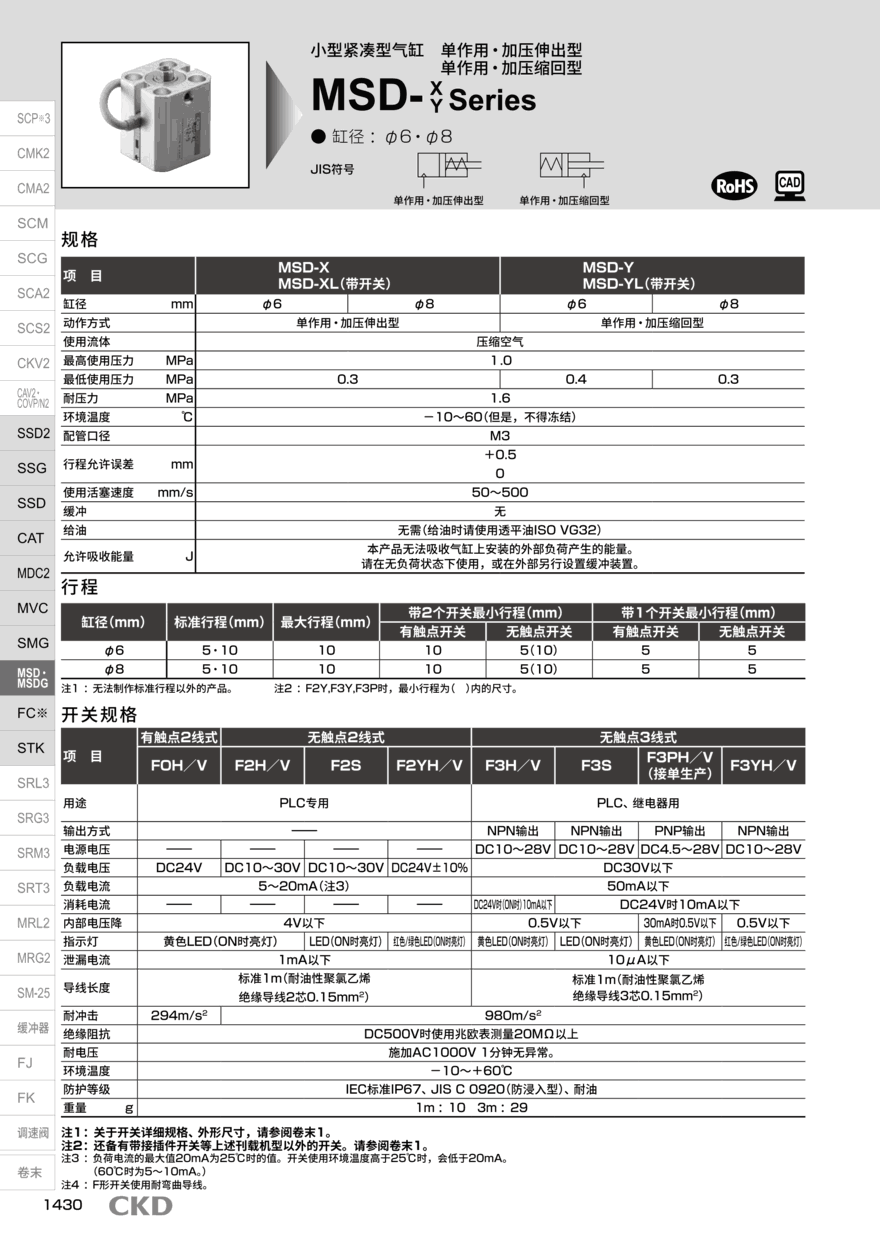

MSD-X 单作用?加压伸出型 Φ6, Φ8 5, 10,
MSD-Y 单作用·加压缩回型 Φ6, Φ8 5, 10,

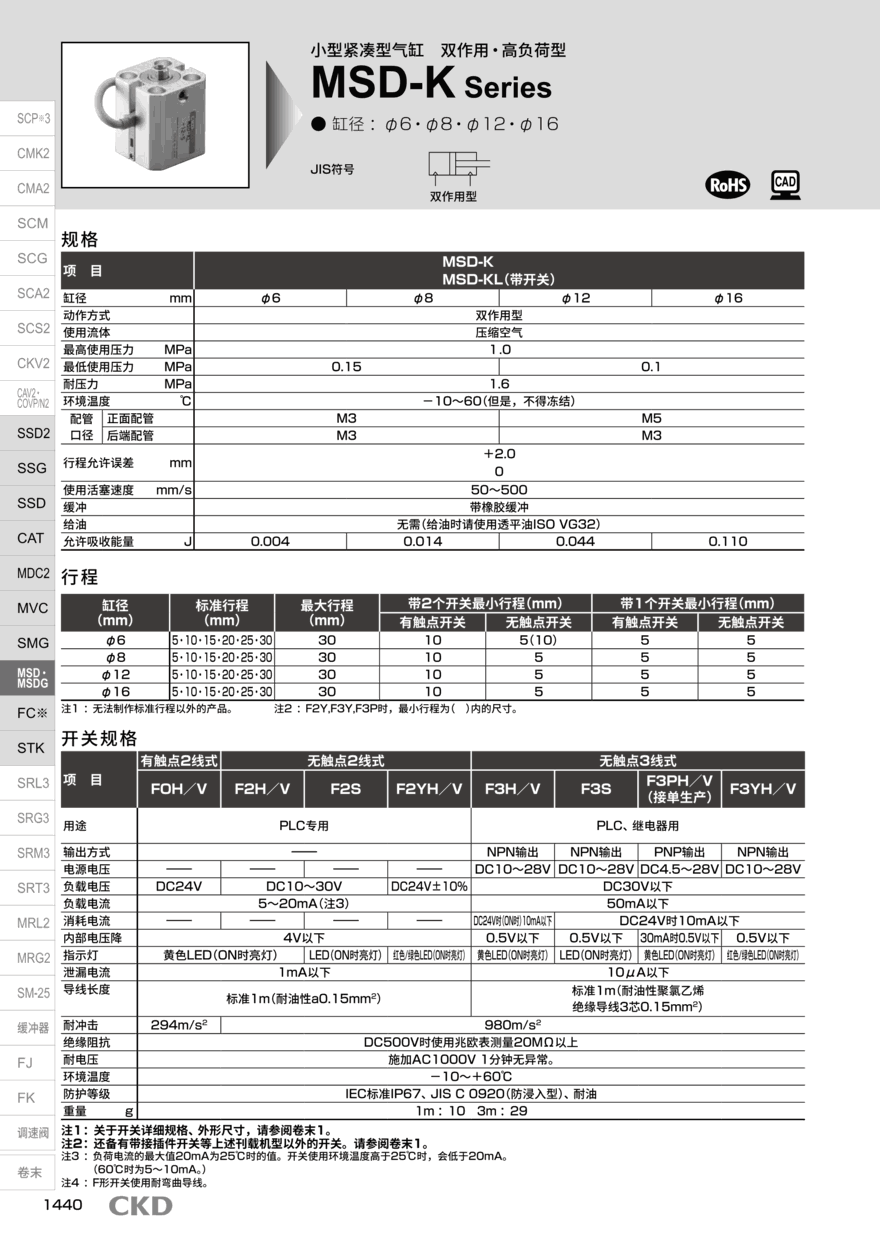

MSD-K 双作用?高负荷型 Φ6, Φ8, Φ12, Φ16 5, 10, 15, 20, 25, 30
MSD-F 双作用?单活塞杆?微速型 Φ6, Φ8 5, 10, 15, 20, 25, 30
MSD-KF 双作用?高负荷?微速型 Φ6, Φ8, Φ12, Φ16 5, 10, 15, 20, 25, 30
MSDG-L 双作用·带导向型·带开关 Φ6, Φ8, Φ12, Φ16 5, 10, 15, 20, 25, 30
MSDG-LF 双作用·带导向·微速型·带开关 Φ12, Φ16 5, 10, 15, 20, 25, 30

有关日本CKDMSDG-L-16-5-R电磁阀的更多参数参考：

5000系列 15mm阀门宽度 *Cv=0.64 提供2位、3位和4位 线圈电压：12VDC，功耗：0.52W。

对下列项目的部品进行检查。 (a)MSDG-L-16-5-R缸筒内壁的伤痕。 (b)活塞杆表面的伤痕.铁锈。 (c) 轴承内壁的伤痕及磨损。 (d)活塞表面的伤痕磨损及裂纹。 (e) 活塞和活塞杆接合部的松动情况。 (f)两个端盖的裂纹。 (g)滑动部的密封圈(防尘圈.活塞杆密封圈缓冲圈活塞密封圈)的伤害及磨损。 确认以上内容，如果发现异常请修理、更换部品。 4)关于缓冲圈 ⑨缓冲圈根据制造年月不同，种类也有所不同。所以请确认产品铭牌上的制造日期后再按照下面的顺 序拆下。 并且，即使更换和以前不一样的缓冲圈，缓冲性能上也没有差异。 (制造年月: 2002年3月为止的产品>到2002年3月为止的产品，因为在密封圈是放入芯轴 金属环_的，所以不能只更换密封圈。请与金属环一起进行更换。端盖的角为支点，用一-字形螺丝刀对准密封圈接合 部，用手掌心敲打螺丝刀把手部，撬出密封圈密封圈 <制造年月: 2002年4月以后的产品> 2002年4月以后的产品，因为在密封圈部没有放入芯 金属环轴，所以只要更换密封圈就可以了。 用锥子等，前面尖的工具将密封圈拆下(外面的金属环要保留)。。

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品MSDG-L-16-5-R的选型资料和配置方式:

如果需要特定的气缸速度，建议调整阀门、管道、接头和MSDG-L-16-5-R气缸的尺寸以实现更快的冲程，然后使用流量控制阀将气缸减速到所需的速度。。

在单作用气缸中，由于相反的弹簧力，一些功会丢失。在这些气缸的尺寸计算中考虑输出力的减少是很重要的。当确定气缸直径和行程时，必须确定气缸安装布置和配置。制造商提供了多种安装选项。其他选择标准包括行程末端缓冲选项和位置检测器。。

气缸又称气缸，是气动或压缩空气控制机械装置的终部件。空气或气压缸是将压缩空气动力转化为机械能的装置。机械能产生线性或旋转运动。气缸作为气动系统中的执行机构。所以称为气动线性执行器。选择正确的气缸可以确保应用的长期*，并提高机器的整体性能。
