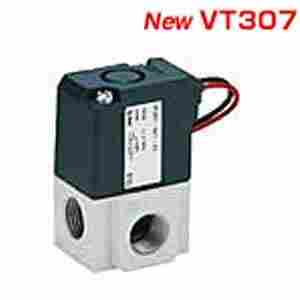

日本SMC直动式3 通电磁阀
VT307-5G1-01
低消耗功率型: 1.8 W
1个阀具备各式各样的功能(多种接管形式)
低浓度臭氧对策品
橡胶材质: 主阀部采用HNBR
与原产品的安装尺寸有互换性
集装式型号: VV307
字段描述 字段取值 取值描述
阀体形式 T 直接配管型
阀体可选项 - 标准型
压力规格 - 标准型 0.7MPa
额定电压 5 DC24V
导线引出方式 G 直接出线式导线长度300mm
LED及过电压保护回路 - 无
接管口径 01 1/8 6A
螺纹的种类 - 本体形式T:Rc,本体形式O:无
托架 - 无
CE - 无
其他特性
使用注意事项：
①本产品的适合性由系统设计者或规格制定者来判断。
因为本产品的使用条件多样化，所以请由系统的设计者或规格的制定者来判断系统的适合性。必要时请通过分析和试验进行判断。
本系统的预期性能、安全性的保证由判断系统适合性的人员负责。
请在参考*的产品样本及资料，确认规格的全部内容，且考虑到可能发生的故障的基础上构建系统。
②请具有充分知识和经验的人员使用本产品。
在此所述产品若误操作会损害其安全性。
机械·装置的组装、操作、维修保养等作业请由具有充分知识和经验的人进行。
③请务必在确认机械･设备的安全之后，再进行产品的使用和拆卸。
1.请在确认已进行了移动体的落下防止对策和失控防止对策之后再进行机械·设备的使用和维护。
2.请在确认已采取上述安全措施，并切断了能量源和设备电源以保证系统安全，在确认和理解设备上产品个别注意事项的基础上，进行产品的拆卸。
3.重新启动机械·设备时，请对意外动作·误操作采取预防措施。
④在下述条件和环境下使用时，请在考虑安全对策的同时，提前与本公司咨询。
1.明确记载的规格以外的条件或环境，以及室外或阳光直射的场所。
2.使用于原子能、铁路、航空、宇宙设备、船舶、车辆、、医疗设备、饮料•食品用设备、燃烧装置、
娱乐器械、紧急切断回路、冲压机用离合器･刹车回路、安全设备等的场合，以及用于非产品手册中的标准规格的场合。
3.预测对人身和财产有重大影响，特别是在有安全要求的场合使用时。
4.用于互锁回路时，请设置应对故障的机械式保护功能，进行双重互锁。另外请进行定期检查，确认是否正常作动。
字段描述 取值描述
系列 VT
阀体大小 307
阀体形式 插头引线式
机能 常断型
密封方式 弹性密封
先导方式 内部先导式
线圈规格 标准
手动操作 非锁定推压式
背压防止阀 无背压防止阀
消声器 无消声器
保护构造 防尘
订制规格 标准
*动作频率 10
响应时间 20
环境温度及使用流体温度 -10～50℃
C值(P→A/B) 直接配管型 0.71
b值(P→A/B) 直接配管型 0.35
Cv值(P→A/B) 直接配管型 0.18
C值(A/B→E) 直接配管型 0.68
b值(A/B→E) 直接配管型 0.27
Cv值(A/B→E) 直接配管型 0.17
排气方式 各自排气型
给油 不给油式
