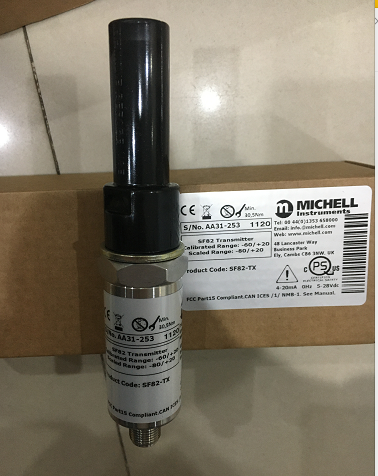

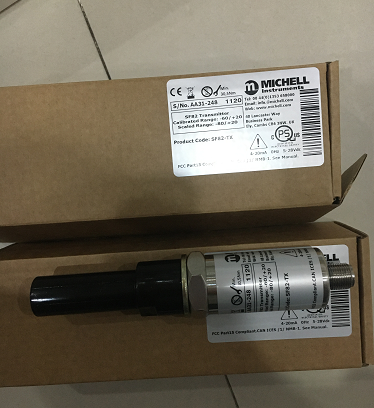

全新到货MICHELL露点变送器SF82-TX
特征
露点或 ppm V水分含量输出
精度 ±2 °C 露点
Modbus RTU 通过 RS485 数字通信
4 至 20 mA 2 线
可追溯的9点校准证书
电源 5 至 28 V DC
对水分变化的快响应
低拥有成本和易于维护的传感器更换程序
316 不锈钢传感器和样品块
5/8” UNF, 3/4” UNF, G 1/2” 过程连接
KF40 手套箱法兰
MiniDIN 43650 C, M12 电连接器
测量范围 -60 °C 至 +60 °C 露点
准确性 ±2 °C 露点*
响应时间 63% 室温 1 bara
-60 °C 至 -20 °C 露点：6 s
-20 °C 至 -60 °C 露点：40 s
重复性 0.5°C 露点
校准 9点校准证书可溯源至*标准
电气规格
输出信号 用户可配置范围；4-20 mA
（2 线连接，电流源） 用户可配置范围；4-20 mA（2 线连接，电流源）
Modbus RTU 通过 RS485 数字通信
水分输出 露点或水分含量
温度输出 无法使用 通过 Modbus RTU 的数据
模拟输出比例范围
4-20 mA（露点） -60 °C 至 +60 °C 露点
-50 °C 至 +50 °C 露点
-50 °C 至 +30 °C 露点
-80 °C 至 +20 °C 露点
-20 °C 至 + 50 °C 露点
流量 1 至 5 Nl/min 安装在标准采样块中；0 至 10 m/sec 直接插入
机械规格
入口保护 IP66 符合 BS EN 60529
（当前版本）；
符合
NEMA 250（当前版本）的NEMA 4 入口保护 IP65
筑屋材料 316不锈钢
方面 L = 133 mm x ø45 mm（带连接器电缆） L = 156 mm x ø45 mm（带连接器电缆）
过滤器（传感器保护） 标准：HMWPE <10 μm 可选：316 不锈钢烧结护罩 <80 μm
过程连接 5/8” 18 UNF
3/4” 16 UNF
G1/2” BSP
KF40 法兰配件 用于 5/8” 18 UNF 和 3/4” 16 UNF 过程连接的法兰
重量 150 g（不包括连接器电缆）
电气连接 MiniDIN 43650 C 型 M12 5 针（A 编码）
配合电气连接 配套连接器作为标准提供
可选的 0.8、2、5、10 米 MiniDIN 连接器/电缆可用 可选 0.8、2、5、10 米 M12 A 编码
连接器/电缆可用
模拟输出
诊断条件
（工厂编程） 传感器故障：23 mA
欠量程露点：mA
量程露点：mA
可应要求提供非标准范围）
模拟输出比例范围
4-20 mA（气体中的水分含量） 0 至 24000 ppm v
（可应要求提供非标准范围）
电源电压 6.5 至 28 V 直流 5 至 28 伏直流电
负载电阻 * 250 Ω @ 12 V (500 Ω @ 24 V)
目前的消费 * 23 毫安 仅模拟 23 mA *值，仅数字 6 mA *值
电气安全 IEC61010-1、UL61010-1 & CAN/CSA C22.2 No. 61010 IEC61010-1、UL61010-1 和 CAN/CSA C22.2 No. 61010
EN61373 轨道车辆
EN50121-3-2 轨道 EMC/RFI
操作规格
工作温度 -20 °C 至 +60 °C
补偿温度范围 -20 °C 至 +50 °C
储存温度 -40 °C 至 +60 °C
*工作压力 * 10 MPag (100 barg)
压力安全等级 * 45 MPag (450 barg)
