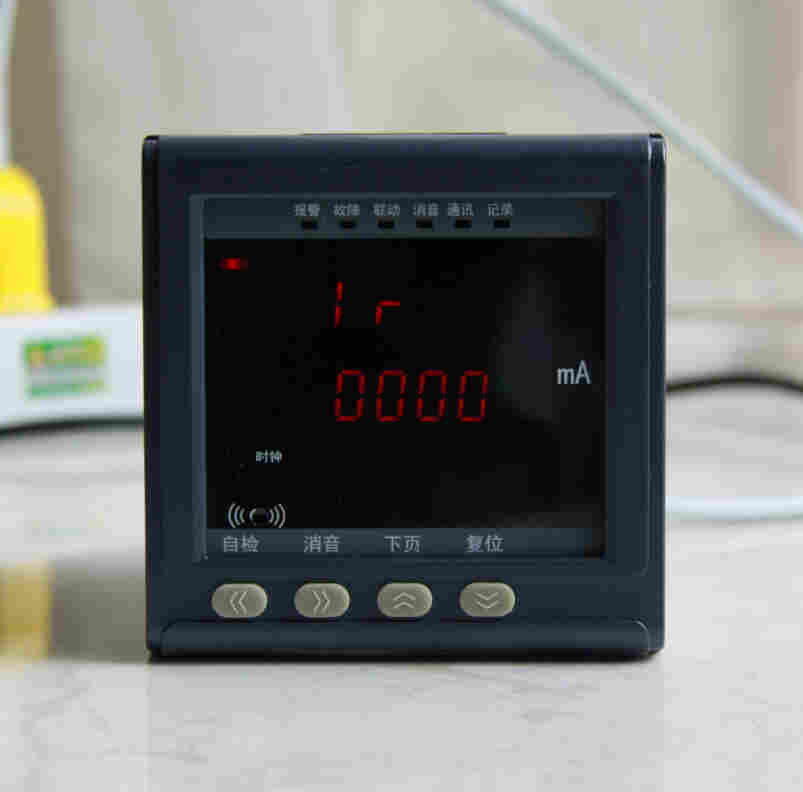

TS-101D中文名
电气火灾监控探测器、漏电火灾监控等
外文名
Electrical fire monitoring detector
TS-101D特点易操作，监控漏电、检测温度等
作用
防止电气火灾等
应用场所
工厂、公建项目等
学科
电气工程
电气火灾监控系统其基本原理是，当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与设定值进行比较，一旦出设定值则发出信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾信号，点亮指示灯，发出音响，同时在液晶显示屏上显示火灾等信息。值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将信息发送到集中控制台。监控探测器除了自身应有的剩余电流探测(或温度探测)、功能外，又扩展多项功能，例如:过电流、过电压、延时送电、防雷、欠压、组网实现远程集中监控以及其它等等功能，汇集在一起。这种类型从外部目测结构为盒装，从内部观看，则是将含有电源变换电路、信号处理电路、电路、显示电路、通信、联动接口等的监控探测器与电流互感器、剩余电流互感器、主回路分断开关（100A以下多用磁保持继电器、100A以上用接触器或空开——塑壳断路器）统统地集聚于一体，组成一种多功能式的漏电开关产品。该类型产品的优点是：保护功能多，内置电流互感器、剩余电流互感器（包括温度传感器），接线少，整体度高。而由此产生的缺点是：结构复杂、成本加大、故障率偏高，特别是信号的监控、探测、分析、处理、、通信、联动接口等电路与ABC三相主电(或单相)回路的间隔距离太近，易遭受强电磁场的干扰，降低产品性能的稳定可靠性。
》》》》》TS-101D产品特性》》》》》
1、保护功能
电气火灾监控系统，它可以在线监测处电气设备在运行时存在的故障等可能引起的火灾的不正常的情况，发出声光报警，并且控制断路器的脱扣器，使之实现供电线路发生的短路、缺相、过电流、过电压及恶意用电等情况进行保护报警。
2、整定值可调整
电气火灾监控系统中的探测器采用微处理器，其灵活性好、一致性好、调节范围宽、可以在很宽的范围内进行整定值的设定，实现上下级的配合。
3、可操作性
电气火灾监控设备具有易操作性，操作者可以通过按键进行设定，同时可以通过控制器的 LCD/LED 显示器观察供电参数以了解运行的情况。
电气火灾监控系统的主控制计算机具有很好的人机界面，操作者可通过计算机的 CRT 显示器观察以图形界面显示的供电系统的运行情况，并以各种不同颜色来区别不同的工作状态，人机对话功能强、易于工作人员使用。
4、显示和记录功能
当电气火灾监控设备检测到实际所测数值过或低于设定的整定值时，显示页面会自动显示报警或跳闸原因，并且可在显示页面中查询报警时间和检测的实际数值。方便了操作人员了解故障原因，并及时解决问题。
|
电气火灾探测器 |
规格 |
型号 |
功能 |
|
|
1通道电气火灾监控器 |
SWFA-R4/1 |
单通道漏电监控 |
|
|
2通道电气火灾监控器 |
SWFA-R4/2 |
双通道漏电/温度组合 |
|
|
3通道电气火灾监控器 |
SWFA-R4/3 |
三通道漏电/温度组合 |
|
|
4通道电气火灾监控器 |
SWFA-R4/4 |
四通道漏电/温度组合 |
|
分体式电气火灾探测器 |
5通道电气火灾监控器 |
SWFA-R4/5 |
五通道漏电/温度组合 |
|
|
6通道电气火灾监控器 |
SWFA-R4/6 |
六通道漏电/温度组合 |
|
|
7通道电气火灾监控器 |
SWFA-R4/7 |
七通道漏电/温度组合 |
|
|
8通道电气火灾监控器 |
SWFA-R4/8 |
八通道漏电/温度组合 |
|
|
9通道电气火灾监控器 |
SWFA-R4/9 |
九通道漏电/温度组合 |
|
|
10通道电气火灾监控器 |
SWFA-R4/10 |
十通道漏电/温度组合 |
