德国BECKHOFF输出模块KL2408操作模式
优势：
通道密度和功能范围具有精细可扩展性
封装密度高，可实现结构紧凑的解决方案
拥有众多针对设备优化/楼宇控制的特殊功能，例如在交流电压过零点时接通、固态继电器和集成的手动操作功能
应用领域：
KL29xx 系列总线端子模块用于安全开关执行机构。安全相关的数据通过 TwinSAFE/Safety over EtherCAT 协议与具有 TwinSAFE 逻辑功能的组件进行交换。
开关接触器和阀门等标准执行机构
通过通用调光器端子模块进行照明控制
120/230 V 继电器、固态继电器和双向可控硅端子模块用于楼宇自动化应用
简单连接，例如通过扁平电缆连接外部继电器卡

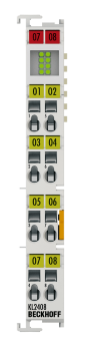

KL2408 数字量输出端子模块通过电气隔离将来自自动化单元的二进制控制信号连接到过程级的执行器上。 它具有反极性连接保护，并通过具有过载和短路保护的输出来处理负载电流。 总线端子模块包含八个通过发光二极管指示其信号状态的通道。 它特别适合在控制柜中节省空间使用。 连接技术针对单端输入进行了优化。 所有组件都必须使用与 KL2408 相同的参考点。 电源触点环通。 输出由 24 V 电源触点供电。
L2xxx、KS2xxx 和 KM2xxx 系列总线端子模块用于处理数字量/二进制信号。除非另有说明，高速状态对应的是正极转换逻辑电路中的电源电压层，低速状态对应的则是接地层。如果是接地开关逻辑电路，则情况正好相反。这两种类型的逻辑电路都有不同的电源电压。单线、二线、三线和四线制连接技术允许在几乎所有应用中使用总线端子模块，无需额外接线。
标称电压 24 V DC (-15 %/+20 %)
负载类型 欧姆、电感、灯负载
*限度。 每通道输出电流 0.5 A（短路保护）
短路电流 < 2 A
破断能量 < 150 mJ/通道
反向电压保护是
电气隔离 500 V（K 总线/场电位）
电流消耗功率触点典型值。 60 mA + 负载
电流消耗 K-bus 典型值。 18 毫安
过程映像中的位宽 8 个输出
配置无地址或配置设置
