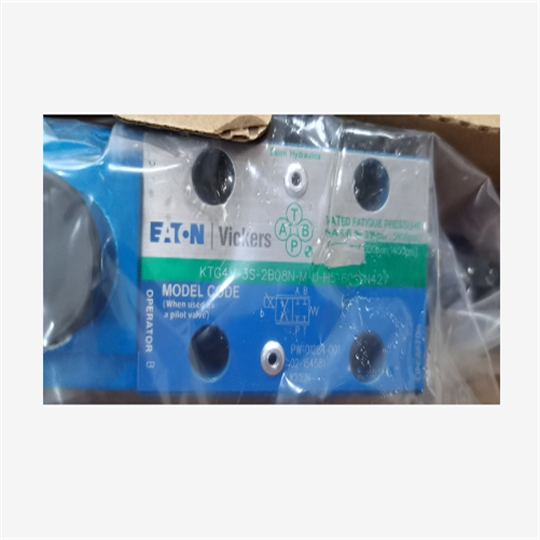

威格士EATON的插装阀RV3-16-S-0-35
DG17V4-016C-H-10 52
DG17V4-018C-10
DG17V4-018
DG17V4018N10
02-400066 DG17V-8-0C-10 50
DG17V-8-0N-10 50
美国VICKERS伊顿的插装阀适用资料
威格士伊顿插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。
插装阀单元的工作状态 记油口A、B、x的压力分别为pA、pB、px， 作用面积分别为AA、AB、Ax， 阀芯上端复位弹簧力为Ft ， 当 pxAx + Ft >pAAA + pBAB 时 阀口关闭 ; 当 pxAx + Ft ≤ pAAA+ pBAB 时 阀口开启。
实际工作时，阀芯的受力状况是通过油口x的通油方式控制的。
X通回油箱，阀口开启;
x与进油口相通，阀口关闭。
改变油口通油方式的阀称为先导阀。
美国威格士VICKERS插装阀的应用
三通阀 由两个方向阀组件并联而成，对外形成一个压力油口、一个工作油口和一个回油口。三通插装阀的工作状态数取决于先导换向阀的工作位置数。
四通阀由两个三通阀并联而成
先导阀可以是一个三位四通换向阀，见动画。
先导阀也可以是两个二位四通换向阀或四个二位三通换向阀，见动画。
四通插装阀的工作状态数取决于先导换向阀的工作位置数。
插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。
VICKERS插装阀单元的工作状态 记油口A、B、x的压力分别为pA、pB、px， 作用面积分别为AA、AB、Ax， 阀芯上端复位弹簧力为Ft ， 当 pxAx + Ft >pAAA + pBAB 时 阀口关闭 ； 当 pxAx + Ft ≤ pAAA+ pBAB 时 阀口开启。
实际工作时，阀芯的受力状况是通过油口x的通油方式控制的。
X通回油箱，阀口开启；
x与进油口相通，阀口关闭。
改变油口通油方式的阀称为先导阀。
威格士EATON的插装阀RV3-16-S-0-35
