产品简介

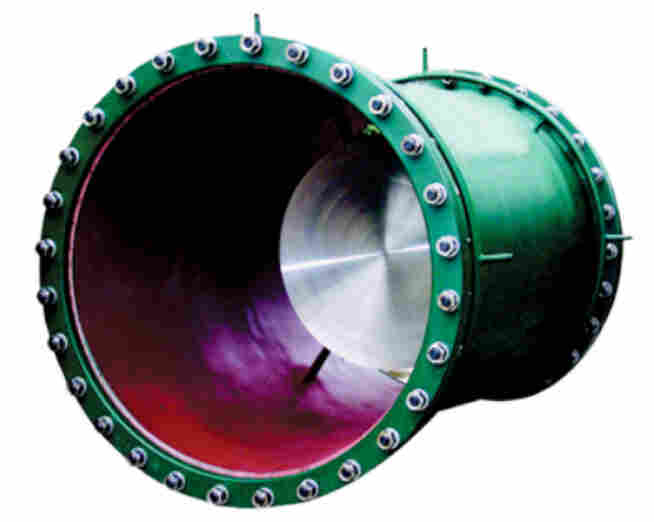

环形孔板主要由测量管及测量管同轴的圆板节流件所组成，两者之间在节流件下游侧用支撑架连接，因此在测量管与圆板节流件之间形成了一个环形流通截面，称之为环形孔板，从根本上消除了常规孔板的滞流区和积存区，特别适用于测量煤气、废气、纸浆、矿浆、原油、污水、化工溶液等介质流量。
我公司生产的节流装置和组件，执行标准为GB/T-2624和ISO5167，节流件有标准孔板、标准喷嘴、长径喷嘴、圆缺孔板、四分圆孔板、限流孔板、文丘里管、环形孔板、V形锥孔板、机翼测风装置、均速管、双文丘里管等，取压方式有角接取压、法兰取压和径距取压及特殊取压。供货形式可分为组件和整套装置，因而能在石油、化工、冶金、电力、造纸、纺织、食品、军工、能源、环保等行业的生产和实验过程中得到普遍使用。
工作原理
当充满管道的流体流过管道内的节流件时，流速将在节流件处形成局部收缩，从而使流速增加，静压力降低，于是在节流件前后产生了静压力差（差压），流体的流速愈大，在节流件前后产生的差压也愈大，根据能量守恒定律和流动连续方程，可通过测量差压而衡量流体流过节流装置的流量。
技术参数
公称压力：0.6-32MPa
公称通径：DN40-3000mm
型号表示方式
|
仪表类型 |
供货形式 |
节流件形式 |
取压形式 |
公称压力等级 |
|
L-流量仪表 |
Z-带前后直管段的节流装置 |
B-孔板 |
K-夹持环角接取压（环室取压） |
A-PN0.25MPa |
|
G-节流组件 |
P-喷嘴 |
F-法兰取压 |
B-PN0.6MPa |
|
|
C-长径喷嘴 |
W-文丘里管 |
J-径距取压 |
C-PN1.0MPa |
|
|
|
H-四分圆孔板 |
Z-直接钻孔取压 |
D-PN1.6MPa |
|
|
Q-圆缺孔板 |
B-八槽孔板或喷嘴特殊取压 |
E-PN2.5MPa |
||
|
T-透镜垫孔板 |
H-焊接孔板或喷嘴特殊取压 |
F-PN4.0MPa |
||
|
S-双重孔板 |
X-限流孔板、小孔板 |
G-PN6.4MPa |
||
|
K-环形孔板 |
|
H-PN10MPa |
||
|
J-机翼测风装置 |
T-PN1.6MPa以上 |
|||
|
SW-双文丘里管 |
|
|||
|
Z-均速管 |
||||
|
VZ-锥形管 |
||||
|
X-楔形管 |
