泰克DPO2004B

发布时间：2017-08-11

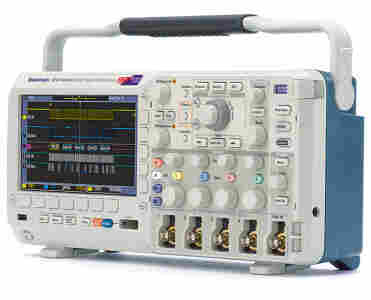

泰克DPO2004B示波器产品介绍
泰克DPO2004B咨询热线手机苏州泰兰德电子有限公司现货销售泰克DPO2004B,MSO/DPO2000B混合信号示波器系列是同类产品中功能强大的示波器，以入门级价格提供高级调试功能。通道数多达 20 条，您只需一台设备即可分析模拟和数字信号。再结合自动串行和并行总线分析，以及创新的 Wave Inspector® 控件，您可以获得加速调试所需的工具。

快地查找、调试和分析
利用 4 条模拟通道和 16 条数字通道，外加 2 个总线波形，查看您的设计中的众多点。利用数字荧光显示器和 125 种触发组合快速查找异常，使用 Wave Inspector 在 1M 波形点中平移、放大、标记感兴趣的点并在标记之间导航。另外：FilterVu 会减少噪声，而不是毛刺。

放弃人工解码串行总线
自动串行总线解码可减少错误并节省时间。另外，选配串行触发和解码模块可自动触发特定数据包内容，然后在模拟波形和总线视图中显示数据，以便快速查看。 还提供适用于汽车、嵌入式设计和计算机应用中主要串行总线的选项。

增加可能性的探头接口
TekVPI 探头接口可提供广泛的应用范围，而且您不必担心刻度系数。使用各种可自动传达刻度系数的有源和电流探头，实现简单的相差校正，并在示波器显示器上提供探头信息。

简化混合信号调试
使用多 4 条模拟通道和 16 条数字通道调试混合信号设计，全部时间相关。合并数字通道以显示并行总线或解码串行总线。添加创新的 P6316 逻辑探头，使连接到您的设计和追踪信号变得很容易。

特点
16 条完全集成的通道，采样率全部为 1GS/s。
易于使用的逻辑分析仪功能。
定义要触发和解码的并行或串行总线。

利用波形分组和颜色编码实现简单的可视化。

型号

模拟带宽

采样率

记录长度

模拟通道

数字通道

DPO2002B

70 MHz

1 GS/s

1 M 点

2

-

DPO2012B

100 MHz

1 GS/s

1 M 点

2

-

MSO2002B

70 MHz

1 GS/s

1 M 点

2

16

DPO2004B

70 MHz

1 GS/s

1 M 点

4

-

DPO2022B

200 MHz

1 GS/s

1 M 点

2

-

MSO2012B

100 MHz

1 GS/s

1 M 点

2

16

DPO2014B

100 MHz

1 GS/s

1 M 点

4

-

MSO2004B

70 MHz

1 GS/s

1 M 点

4

16

DPO2024B

200 MHz

1 GS/s

1 M 点

4

-

MSO2022B

200 MHz

1 GS/s

1 M 点

2

16

MSO2014B

100 MHz

1 GS/s

1 M 点

4

16

MSO2024B

200 MHz

1 GS/s

1 M 点

4

16
