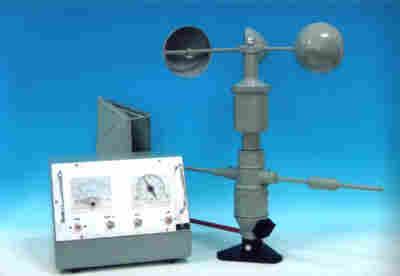

EY1型电传风向风速仪使用说明书
山东良辰仪器设备有限公司
联系人：何小姐
手机：
QQ:1135177521
微信：
EY1型电传风向风速仪可观测大气中的瞬时风速和瞬时风向以及2分钟、10分钟平均风速、风向，另外有风速报警设定和报警输出控制，交直流自动切换等功能。使用方便，广泛适用于气象台站、机场、港口塔吊、高层建筑等部门。
1、风速： 测量范围： 40m/s
度： ±(0.5+0.05V)m/s
分辨率： 0.2m/s
启动风速： ≤l.5m/s
2、风向： 测量范围： 0~360°
度： ±5°
分辨率： 3°
肩动风向： ≤l.5m/s
3、风速： 报警范围： 2m/s~4m/s
可调精度： ±1m/s
4、风速报警输出形式： 继电器触点输出，继电器触点负载DC28VIA
5、供电电源： AC220×(l±10%)V 50Hz
或DC9V(交直流自动切换)
6、遥测距离： 不大于100m
☆☆EY1-A电传风向风速仪特点：
◎风杯是风速感应器，变进器是测速发电机。
◎风向标是风向感应器，变送器式电阻器与接触器组成。
◎主机用液晶数字显示风向、风速，面板上还有键盘控制。
工作原理：风速：感应器是风杯，由风杯轴带动一个多极磁钢为转子的交流发电机，在风力推动下，风杯旋转而带动发电机转子转动，在定子绕组中产生感应电动势，电动势大小与风速大小成一定比例关系，由电缆输送至指示器，通过桥式整流后在指示器风速表上指示风速值。
风向：风向标在风力推动下，带动一个电位计式的自整角机变送器，经电缆输送同步电位至指示器上风向表（风向磁罗盘），表上指示出风向的方位角。
仪器的安装：
1. 感应部分安装在能代表大范围天气或气候特点的地方，一般要求平坦、空旷、四周远离大建筑物和树木等。安装可选用适当的木杆（如用铁杆需自加安装盘），杆应树立牢固垂直，必要时应加拉绳，高度一般在10~12米，并根据各地具体情况采取一定的避雷措施。
2.转配运行试验：转配感应部分时要注意风杯压帽是反螺纹，把风杯套进风速轴时，要使风杯上的紧固螺钉对准轴上的定位槽，套入后紧固螺钉要拧紧。风向标及平衡杆连接后应把螺钉拧紧，螺钉在拧紧前和拧紧后都应抹上防锈油。
用电缆把指示部分已感应部分连接好，接上电源进行试验。
风速部分的试验可用顺时针方向转动风杯方法，观测高低两档是否都有示值，如有即为正常。
风向部分的试验可用转动风向标方法，观测风向指示器指针是否作相应平稳转动，如平稳转动即为正常。
仪器经上述试验后如无故障即可把感应部分进行安装，并将指北杆（红色杆）对准正北方位。连接电缆好架空敷设。
使用方法：
1. 风速观测时波动“风速”开关接通方向。“风速0~12米/秒”按钮不按动时，即为0~-40米/秒量程。若示值小于12米/秒时，可按“风速0-12米/秒”按钮。其示值在与量程相应的标尺上读取。
2. 2.风向观测时需接通电源，将电源开关拔至接通方向，按下“风向”按钮，便可读的风向值。
3. 风向风速可同时观测，互不影响。
4. 仪器电源不宜长期机通，观测完毕应断开。
如用户配备大风警报器时，使用方法按大风警报器说明书。
