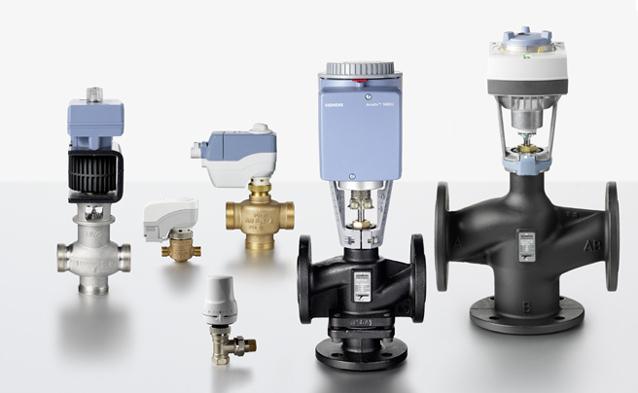

西门子温控阀-自动控制系统
一、传热原理
    热传递是指由于温度差而引起的热量传递过程，通常称为传热。热是自然地由高温物体传到低温物体，因此，凡是有温度差的地方就必然有热传递。
    按照物体内的温度是否随时间变化，热传递过程可分为稳态传热和非稳态传热。物体内的温度不随时间而变化的传热成为稳态传热，反之则成为非稳态传热。

由于传热是一种复杂的过程，按照热传递本身的特征可分为导热、对流和辐射三种传热方式。

一、调节过程
1、静态：被调量不随时间变化的平衡状态。
2、动态：被调量随时间变化的不平衡状态。
3、调节过程：静态→扰动→动态→静态 ，重新达到平衡。
4、调节过程好坏的评判标准：
（1）稳定性
（2）快速性
（3）准确性
5、影响调节过程的因素：
（1）运行人员的操作水平——操作人员。
（2）自动调节装置的品质——产品质量。

二、测量单元
1、测量上限：传感器可以测量的*温度。
2、测量下限：传感器可以测量的温度。
3、响应时间：测量温度滞后于实际温度的时间差。
4、测量误差：实际温度与测量温度之间的差值。
5、测量精度：传感器测量值的*小变动偏差。

三、控制单元
1、控制误差：控制器显示值与测量值之间的差值。
2、控制精度：控制器显示值的*小变动偏差。
3、控制信号：控制器所接收传感器和向执行器发出信号的种类。

四、执行单元
1、关断力：执行器在调节过程中对阀杆的*作用力。
2、运行时间：执行器由完全打开到完全关闭所用的时间。
3、额定行程：执行器推杆由完全打开到完全关闭所产生的位移。
4、定位信号：执行器在调解过程中所接收的信号种类。
5、断电保护：执行器在停电后能自动关闭的功能。
6、电动液压：靠液体压力驱动阀门动作的执行器。

五、基本单位
1、常用压力单位：Pa、KPa、MPa此三种均为国际通用单位。
工程中常用压力单位：bar、mH2O、Kg/cm2（通常说的压力是几公斤）
换算：1MPa=1000KPa=1000000Pa=10bar=10Kg/cm2=10mH2O
西门子通用单位为：bar
2、常用温度单位：℃、oF
换算：oF= （oF-32）÷1.8 ℃
举例说明：100 oF=（100 -32）÷1.8=37.8℃
3、常用热量单位：J、KJ、MJ、cal、Kcal
换算：1MJ=1000KJ=1000000J；1cal=4.2J
4、常用功率单位：W、KW、MW、
换算：1MW=1000KW=1000000W；1W=1J/S
