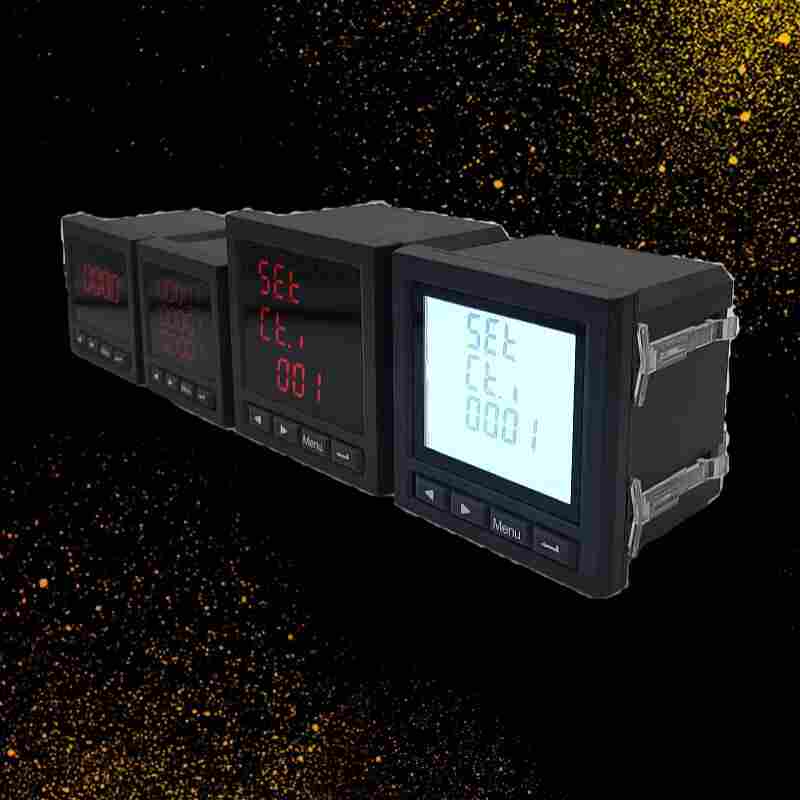

PDM-820AC-Q3三相数字式智能测控电表产品介绍
PDM-820AC-Q3
是一种具有可编程功能、自动化测量、LCD（或 LED）显示、电能累加、实时时钟、智能分析、数值记忆、数字通讯等功能为一体的智能三相综合电力参数监测仪表。该仪表具备同时测量电网中电流、电压、频率、有功功率、无功功率、视在功率、正反向有功电能、正反向无功电能、功率因数等电量的功能。适用于变压器、发电机组、电容器组和电动机等的分布式检测，电力电网、自动化控制系统的现场监测及工业自动化。
PDM-820AC-Q3三相数字式智能测控电表功能特点
电压
在测量电压低于300V（相电压）/520V（线电压）的时候可以直接接入而不需要外接PT，否则，必须外接PT。当采用外部PT时，应当注意PT的线性度和精度等级，否则会影响仪表的整体测量精度。
电压测量通道的过载能力一般为额定测量电压的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为999，999V。
电流
通常情况下，都必须采用CT才可以进行电流测量。CT的次级额定输出需要符合额定电流输入要求。当采用外部CT时，接线时应当防止开路，否则会在初级励磁作用下在次级产生较高电压，造成人员伤亡或设备损坏。
电流测量通道的过载能力一般为额定测量电流的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为49，999A。
有功功率
计算三相有功功率Pa，Pb，Pc以及和，有符号位。
无功功率
计算三相无功功率Qa，Qb，Qc以及和，有符号位。
功率因数
可以测量各相功率因数以及功率因数，测量范围从-1.000 ～ +1.000
频率
工作于不同测量模式时，频率测量的采集通道是不相同的。本仪表是通过A相电压通道测量频率。
电度
可以统计相关的功率电度参数，根据功率的方向性，可以分别计算输入电度、输出电度以及净值。
电度采用累加的方式计算，除非用户强制清零，否则自初次上电开始就开始累加，直至计满翻转，重新累加。电度值为999，999，999kWh或kVarh。
通过累加有功功率，分别计算出输入有功电度和输出有功电度。
通过累加无功功率，分别计算出输入无功电度和输出无功电度。
用户可以通过本地显示单元，或者通过通讯口在远程进行电度清零。
脉冲输出
提供两个固态继电器输出。一个用于KWH(有功电度)；另一个用于KVARH（无功电度）
电能脉冲=实际脉冲计数值*CT变比值*PT变比值
（实际计数脉冲数值为二次检测计算值）
开关量输
提供两路的外部有源节点输入，适用于监测断路器位置信号、刀闸位置信号等状态信息。
继电器输出
提供了两路继电器输出端口。继电器规格是250Vac/5A，30Vdc/5A。
模拟量输出
提供了两路模拟量输出端口。模拟量输出～20mA信号，对应的为二次测值。
通过面板或通讯可以修改参数设置
通讯
实际现场中，为了防止信号反射通常会在RS-485网络末端并联上一个大约120欧姆的电阻以进行信号匹配，这点值得用户注意。
PDM-820AC-Q3三相数字式智能测控电表技术指标
电网系统频率：45~60Hz
测量周期：1/2秒
电源输入范围：AC/DC 80~270V
功耗：≤5VA
模拟量输出参数
输出范围：4~20mA/0~20mA
精度等级：0.5%
过载：120%有效输出，电流24mA
负载：RMAX = 400Ω
开关量输入参数
无源干接点，接通电阻<500Ω，关断电阻>100kΩ
开关量输出参数
继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A
气候条件
正常工作温度：-20℃~+50℃
极限工作温度：-30℃~+60℃
存贮和运输温度：-40℃~+70℃
存贮和工作湿度：≤85％
安装使用说明
使用要求：所有的仪表在次使用的时候，请检查仪表的参数同所在配电系统中需要的参数的一致性。例如，对于AC 380V 200A/5A的线路中需要配置AC380V 200A/5A的多功能电力仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中。只需要将CT变比“”修改为80就可以了。在一般情况下，仪表后面的标签中都标注了仪表的类型参数和出厂设置参数。确配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。
舜高智能售后服务政策
产品出厂质量*：认真做好进、出厂检验，严把过程检验关，三名专职检验员分别负责进厂检验、过程检验、出厂检验，确保所修车辆故障返修率在3%以下。材料实行明码标价，工时定额严格按照江西省交通厅、省物价局制定的《江西省机动车辆维修行业工时定额》标准执行。做好配件质量管理及所进配件质量的检查，全部使用正厂配套产品，保证原配件一致，杜绝不合格及假冒产品，绝不以次充好，并*材料配件的质量保证。
江苏舜高智能*研发生产PDM-820AC-Q3三相数字式智能测控电表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
