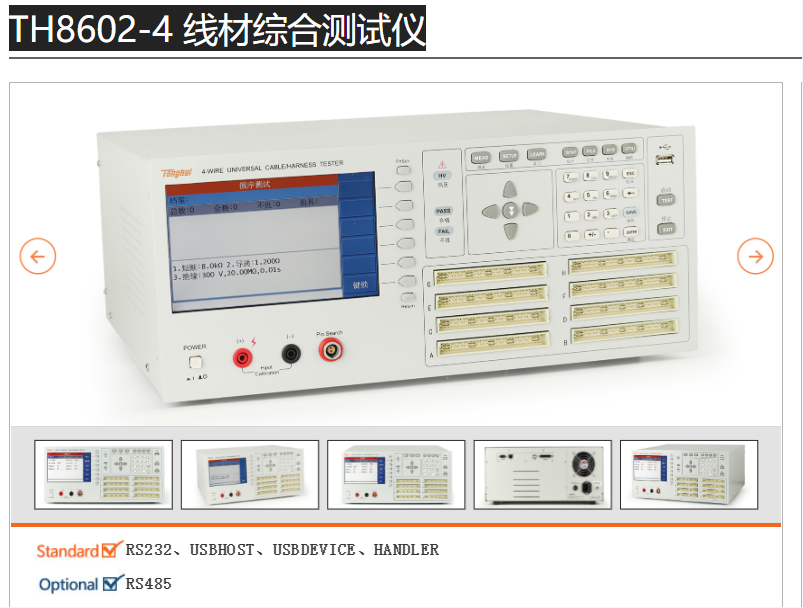

同惠电子TH8602-4 线材综合测试仪
■ 通讯和IT
电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、
USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE硬盘连接线、SATA硬盘连接线等
■ 汽车电子
ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线
■ 电子工业
排线、扁平线、接插件、电源线、多路开关、RS232连接线、
GPIB连接线、USB延长线、多芯插座
■ 元器件
无源器件：电容、电感，电阻，二极管，电容极性、压降
■ 安规测试
交流耐压、直流耐压、绝缘绝缘
南昌江大仪器有限公司，南昌江大仪器有限公司是福禄克江西代理，一级平台全线产品都有优势！南昌江大仪器在赣州、上饶、宜春均设有办事处，是上泰、同惠、华图、桂光、奥豪斯、华仪、希尔斯等的江西代理，一级平台，主营的产品有红外测温仪、红外热成像仪、温度记录仪、温湿度展板，电源，电子负载、数字电桥、安规测试仪、交直流耐压仪、绝缘电阻测试仪、静电测试仪、显微镜、天平、各类电子称、电导率仪，在线酸度计、在线溶解氧测试仪、露点仪、示波器、干燥箱、高低温实验箱、盐雾实验箱，生化箱等，欢迎来电来函！
|
参数 |
TH8602-1 |
TH8602B |
TH8602C |
TH8602-2 |
TH8602-3 |
TH8602-4 |
||
|
测试脚位Pin |
64 |
128 |
192 |
256 |
||||
|
测试信号源 |
交流信号源 |
频率 幅度 |
50Hz-100kHz，精度0.02% 0-1Vrms,精度10% |
|||||
|
|
直流信号源 |
电压 电流 |
0-5V，精度10%±1个字 1-20mA，精度10%±1个字 |
|||||
|
|
通道板通断扫描信号源 |
5Vdc |
||||||
|
电容测量 |
1uF-1000 μF ，精度： 10%±1个字 |
|||||||
|
直流电阻DCR |
10m Ω-1M Ω，精度： 2%±1个字 |
|||||||
|
导通/瞬通 |
10m Ω-50 Ω |
|||||||
|
断短路 |
1kΩ-50kΩ，精度： 10%±1个字 |
|||||||
|
二极管测试 |
0-10V，精度： 10%±1个字 |
|||||||
|
直流耐压 |
电压 电流 |
5V-1500V，精度： 10%±1个字 1uA-5mA，精度： 10%±5个字 |
5V-1000V，精度： 10%±1个字 1uA-5mA，精度： 10%±5个字 |
|||||
|
交流耐压 |
电压 电流 |
50V-1000V，精度： 10%±1个字 0.01mA-5mA，精度： 10%±5个字 |
50V-750V，精度： 10%±1个字 0.01mA-5mA，精度： 10%±5个字 |
|||||
|
绝缘电阻 |
电压 电阻 |
5V-1500V，精度： 10%±1个字 1MΩ-1GΩ，精度： 10%±5个字 |
5V-1000V，精度： 10%±1个字 1MΩ-1GΩ，精度： 10%±5个字 |
|||||
|
TYPE-C线缆检测 |
EMARK芯片内容读写校验 5A独立恒流源 5A20V压降测试 |
------ ------ ------ |
√ ------ ------ |
√ √ √ |
------ ------ ------ |
------ ------ ------ |
------ ------ ------ |
|
|
测试速度 |
瞬间断短路： 4ms 瞬间断路： 5μs-2ms |
|||||||
| 标配 | |||||
| 配件名称 | 型号 | ||||
| TH8602转接板（内四线） | TH26060B | ||||
| TH8602测试线 | TH26060D | ||||
