罗赛尔公司研制的STAR系列三维网点测量仪(自动型)，可以观测和分析版面的三维信息及深度，是控制版面质量的重要设备。
STAR三维网点测量仪(自动型)主要用于凹版、网纹辊、印花制版和印刷中的质量控制。可以实现对化学蚀刻、机械雕刻、激光雕刻等方式加工的图形辊筒上的网点及线条进行三维测量显示。
测量项：
凹印网格的体积、深度、开口、内壁、通道的一致性
凹印版辊测量工作流程：
设备工作
2D显示

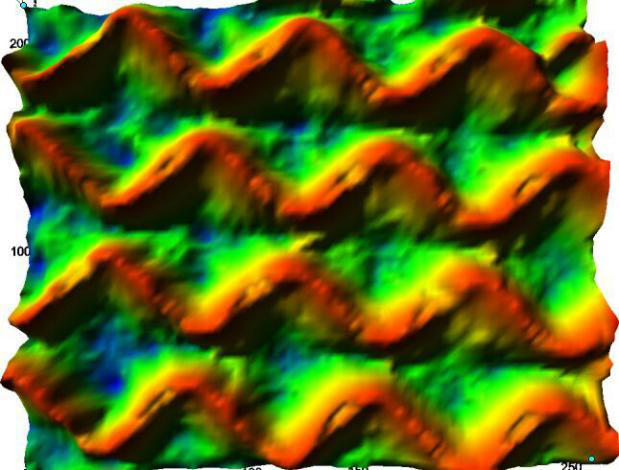

3D显示
测量显示

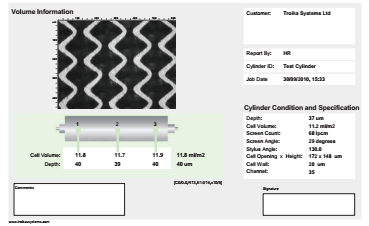

报告输出
设备指标：
|
主体 |
一体化结构，圆滚型支脚 |
|
照明 |
多点平行光，长寿命灯管 |
|
镜头 |
MF4x,MF10x,MF25x,MF40x |
|
焦距控制 |
粗调焦距：50；微调焦距：2 |
|
支架行程(mm) |
X=25,Y=25 |
|
测量精度 |
XY:≤5%；Z：≤±0.0005mm |
|
载墨量精度 |
≤±2.5% |
|
整机尺寸(mm) |
360*120*310 |
|
环境温度(℃) |
18~40 |
