自来水流量表 河水流量表产品简介：
外夹式或者管段式超声波流量仪表是以“速度差法”为原理，测量圆管内液体流量的仪表。它采用了的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。
自来水流量表 河水流量表产品特点：
超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振动。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。
自来水流量表 河水流量表产品分类：

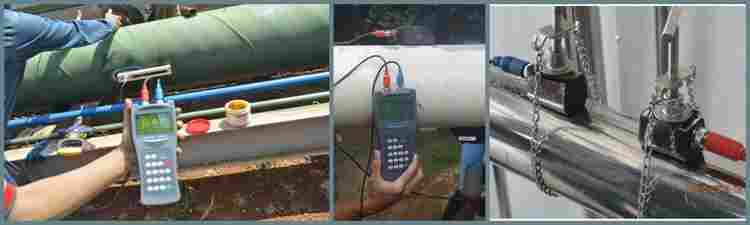

手持式超声流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。
自来水流量表 河水流量表产品安装介绍：
8．使用的电源电压是否稳定；
根据以上提供的现场情况，厂家可针对现场情况进行配置，必要情况下也可特制机型。
|
插入式超声波流量计
|
管段式超声波流量计
|
外加式超声波流量计
|
|||||
|
管径范围(mm)
|
DN80-400
|
DN20-200
|
DN20-400
|
||||
|
流速范围（m/s）
|
|
||||||
|
准确度（%）
|
单声道
|
双声道
|
三声道
|
|
|||
|
测量介质
|
饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
|
||||||
|
管道材质
|
金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等）
|
||||||
|
管衬材质
|
玻璃钢、沙浆、橡胶等
|
||||||
|
信号输出
|
1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。
2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。
3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km.
4、打印机：RS-232串口模式。打印机为选配件。
5、M-BUS.
|
||||||
|
键 盘
|
2×8汉字键盘
|
||||||
|
显示器
|
2×10汉字显示或英文显示
|
||||||
|
测量功能
|
显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
|
||||||
|
数据存贮
|
可存贮前720小时，前365天，前36个月和年的测量数据，包括瞬时流量、累计流量、断电时间等。
|
||||||
|
环境温度
|
转换器：-10～45℃（特殊环境请说明）
传感器：-40～+60℃（常温型）
-40～+160℃（高温型）
|
||||||
|
传感器材质
|
不锈钢和陶瓷
|
不锈钢和普通碳钢
|
常温型为尼龙高温型为合金铝
|
||||
|
传感器承压能力
|
管内部分压力小于4.5MPa
|
DN20～700mm小于2.5MPa
DN800～2000mm小于1.6MPa
|
与管道内压力无关建议不浸水工作
|
||||
|
传感器防护等级
|
IP68
|
||||||
|
转换器防护等级
|
壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67
|
||||||
|
防爆等级
|
EXdⅡBT6
|
||||||
|
传感器电缆长度
|
< 500m
|
< 500m
|
< 300m
|
||||
|
传感器电缆型号
|
电缆SEYV-75-2（直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
|
||||||
|
工作电源
|
AC220V, DC12～36V 0.8A （可选）
|
||||||
|
转换器外形尺寸
|
壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm
|
||||||
|
传感器外形尺寸
|
220×ø20（杆部）×ø50（连接部）mm
|
见管段传感器数据表
|
60×40×35mm
|
||||
|
转换器重量
|
壁挂式：1.2Kg 盘装式：0.8Kg 一体式：1.4Kg
|
||||||
|
传感器重量
|
|
见管段传感器数据表
|
|
||||
|
热量测量功能
|
测量供热量、热损耗、入口温度、出口温度
|
