灌溉水流量表特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、流量计为双向测量系统，内装三个积算器：正向量、反向量及差值量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术SMT，具有自检和自诊断功能；
灌溉水流量表参数：
公称通径系列 DN10~1200
流动方向：正、反净流量。量程比：150：1.重复性误差：测量值的±0.1%
等级：0.5级、1.0级(管道式)
被测介质温度：普通橡胶衬里：-20~＋60℃
高温橡胶衬里：-20~＋90℃
聚四氟乙烯衬里：-30~＋100℃
高温型四氟衬里：-30~＋180℃。
额定工作压力：管道式：DN10~DN50≤4.0Mpa，DN60~DN300≤1.6Mpa，DN300~DN600≤1.0Mpa.
流量测量范围：流量测量范围对应流速范围是0.1~15m/s
电导率范围：被测流体电导率≥5us/cm(一体式)，大多数以水为成分的介质。
电流输出：0~10mA时，负载电阻为 0~1.5kΩ；4~20mA时，负载电阻为 0?750kΩ
数字频率输出：输出频率上限可在 1~5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极总线大电流为 250mA.
供电电源：24V,220V和3.6V锂电池
直管段长度：管道式：上游≥5DN，下游≥2DN.
连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988的规定。
防爆标志：mdIIBT4.
环境温度：-25~60℃
相对湿度：5%~95%
消耗功率：小于20瓦。
灌溉水流量表零部件选型：
电极选择：根据介质种类腐蚀性又及受温度、浓度、流速等复杂因素影响，用户应根据实际情况自己做出选择，必要时应倾向拟选材料的耐腐试验。电极通常有316L：弱腐蚀性的介质 ；哈氏合金B：沸点以下的一切浓度的盐酸有良好的耐蚀性；哈氏合金C：能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀；钽：具有优良的耐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质（包括沸点的盐酸、硝酸和150℃的硫酸）的腐蚀。在碱中不耐蚀。
衬里选择：
|
衬里材料 |
主要性能 |
高介质温度 |
适用范围 |
|
聚四氟乙烯 |
1、 是化学生能稳定的一种塑料，能耐沸腾地盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。 2、 耐磨性能不如聚氨酯橡胶。3、抗负压能力不如聚氯丁橡胶。 |
100℃ （特殊订货可选150℃） |
1、 浓酸、碱等腐蚀性介质 |
|
聚全氟乙丙类烯（F46） |
1、不耐发烟硝酸、丁基理，其他化学性能与聚四氟乙烯基本相同 2、抗负压能力高于聚四氟乙烯 |
100℃ （特殊订货可选150℃） |
浓酸、碱等强腐蚀性介质 卫生类介质
|
|
聚氯丁橡胶 (Neoprene) |
1、 有极好的弹性，高度的扯断力，耐磨性能好。 2、 耐一般低浓度酸、碱、盐介质腐蚀，不耐氧化性介质的腐蚀。 |
80℃ （特殊订货可选120℃） |
水、污水、弱磨损性的泥浆矿浆 |
|
聚氨酯橡胶 (Polyurethance) |
1、 耐磨性能极强 |
70℃
|
中性强磨损的矿浆、煤浆、泥浆 |
|
公称通径 （mm） |
可测量 流量范围（m3/h） |
有效测量流量范围（m3/h） |
公称通径（mm） |
可测量 流量范围（m3/h） |
有效测量流量范围（m3/h） |
|
10 |
0.0142-3.3912 |
0.0848-2.826 |
300 |
17.717-3052 |
76.302-2543 |
|
15 |
0.0318-7.6302 |
0.1908-6.3585 |
350 |
17.31-4154 |
103.866-3461 |
|
20 |
0.0566-13.5648 |
0.3392-11.304 |
400 |
22.61-5425 |
135.65-4521 |
|
25 |
0.0889-21.195 |
0.5298-17.6625 |
450 |
28.62-6867 |
171.68-5722 |
|
32 |
0.1447-34.7258 |
0.8682-29.9382 |
500 |
35.33-8478 |
211.95-7065 |
|
40 |
0.2261-54.2592 |
1.3565-45.216 |
600 |
50.87-12208 |
305.2-10173 |
|
50 |
0.3533-84.78 |
2.1195-70.65 |
700 |
69.24-16616 |
415.4-13847 |
|
65 |
0.5970-143.28 |
3.5819-119.39 |
800 |
90.44-21703 |
542.6-18086 |
|
80 |
0.9044-217.03 |
5.4259-180.86 |
900 |
114.46-27468 |
686.7-22890 |
|
100 |
1.413-339.12 |
8.478-282.6 |
1000 |
141.3-33912 |
847.8-28260 |
|
125 |
2.2079-529.87 |
|
1200 |
203.5-48833 |
1221-40694 |
|
150 |
3.1793-763 |
19.0755-635.85 |
1400 |
277-66467 |
1662-55389 |
|
200 |
5.652-1356 |
33.912-1130.4 |
1600 |
361.8-86814 |
2171-72345 |
|
250 |
8.8313-2119 |
52.9875-1766 |
1800 |
457.9-109874 |
2747-91562 |
通讯方式选择：无通讯；RS485；RS23；Mobdus协议；Hart协议
灌溉水流量表安装要求：
1.要远离强磁强电强震源场所
2.要远离安装在太阳直射的地方
3.要远离安装有腐蚀性气体的地方
4要安装场所宽阔，方便维修的地方
灌溉水流量表厂家 发货包装图：

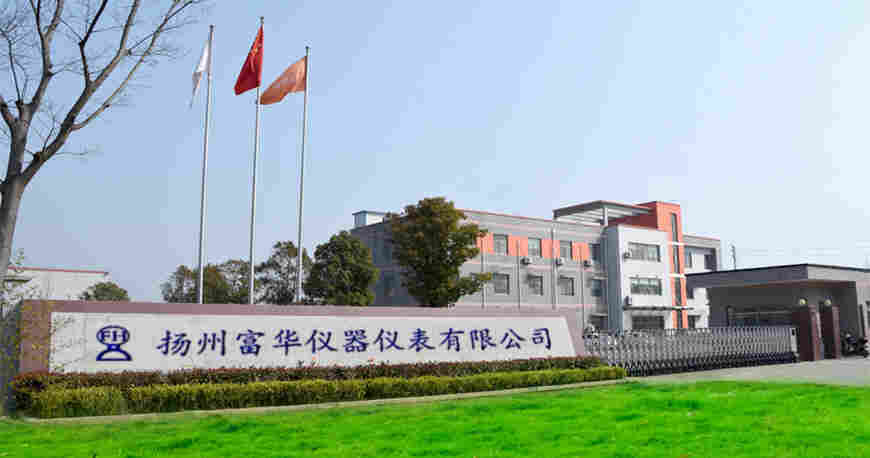

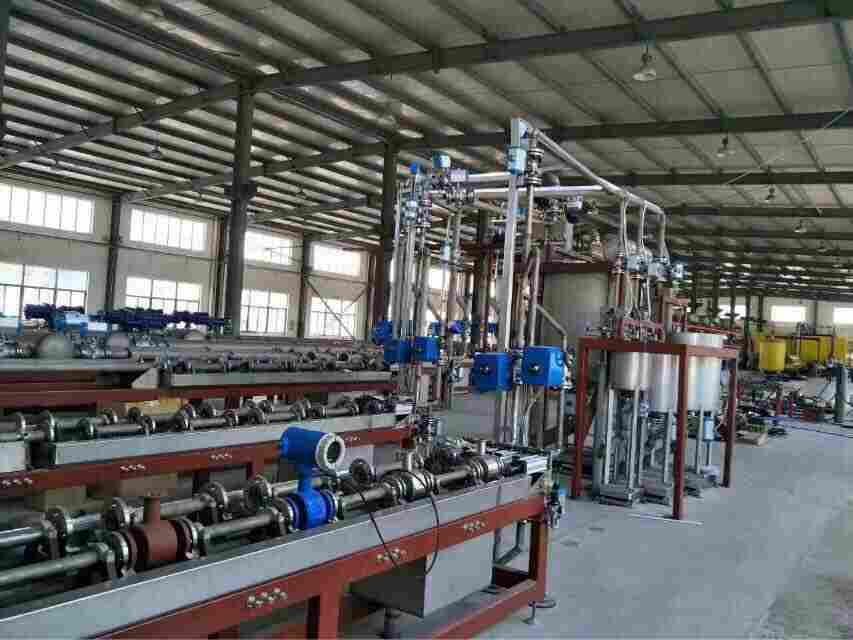

灌溉水流量表厂家图：
