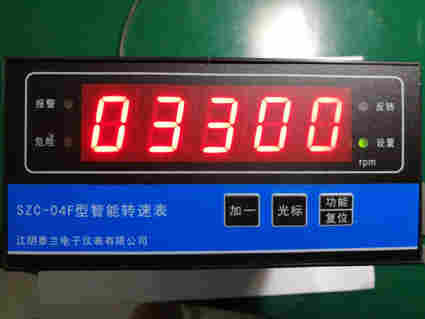

SZC-04F反转速监视仪

• 简介：SZC-04F反转速监视仪可同时接收两路齿轮转速传感器信号或一个齿轮反转速传感器发出的两路信号，用于连续监视和测量旋转机械装置的转速，也可测量轴的旋转方向，并在设备反转时提供报警和保护信号。可广泛应用于电力、机械、化工、冶金等行业。为旋转机械的安全运行提供多种参数的测量及早期故障的预报。

• 主要功能：

     汽轮机、磨煤机、风机、减速机、水泵、离心机、平衡机、空压机等旋转类机械的转速的监视和保护。

• 功能说明：
  • 测量值、报警设定值，可分别在LED数码管上显示。
  • 当过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备，报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。。
  • 设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。
  • 具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。

• 技术参数

  ■ 输入信号：二个SMCB-01或一个SMCB-02型磁敏转速传感器信号；

  ■ 显示方式：5位0.8英寸红色LED数字显示；

  ■ 测量范围：1~15000转/分；测量精度：1转±1个字；

  ■ 测速齿轮或槽：设定范围1~200以内任意设定；

  ■ 传动系数：设定范围1~200以内任意设定；

  ■ 电流输出：对应量程线性输出4~20 mA；准确度：满量程的±1.0%；大负载：500Ω；

  ■ 报警设定：上限3级，反转报警1级，并在满量程范围内任意设定；

  报警输出：LED指示灯，继电器常开接点闭合输出，容量DC28V/2A，AC250V/2A；

  反转响应时间：大不过轴反向转动一圈所需时间；

  ■ 使用电源：220VAC±10％，50Hz±5%；功耗＜10W；

  ■ 使用环境：周围无腐蚀性、无强磁场等场合；

  使用温度：0~50℃；

  储存温度：-40~60℃；

  相对湿度：20~90%（非冷凝）；

  ■ 外形尺寸：宽160×高80×深160（mm3）；

  开孔尺寸：宽152×高76（mm2）；

  安装方式：盘装式。

  订货指南

  订货代号：SZC-04F–A□–B□□–C□□

  量程选择：  A□

  （直接填写对应电流输出20mA时的测量转速）

  传感器选择：B□□

   01 ：带SMCB-02型

  磁敏转速传感器

  02 ：带SMCB-01型

  磁敏转速传感器

  电流输出：  C□□

  01*：4~20mA

  02 ：0~10mA

•
