BECKHOFF KL2134是4通道数字量输出模块
KL2134数字量输出端子模块以电气隔离的形式将自动化单元传输过来的二进制控制信号传到处理层的执行器。KL2114 的负载电流输出端子模块具有过载和短路保护功能。KL2134 则具有极性反接保护功能。
每个总线端子模块含有 4 个通道，每个通道都有一个 LED 用来指示其信号状态。
现场中的实时信号通信通过 EtherCAT 实现。EtherCAT 端子模块和EtherCAT 端子盒具有处理速度以及体积小巧的特点—这对 Hudson 每天空间受限的应用来说至关重要。此外，倍福的 I/O 端子模块的成本较低，这对于 Hudson Scenic 来说尤其具有吸引力，正如 Chuck Adomanis所解释的那样：“EtherCAT I/O 系统每个点的价格都很低，再加上有了TwinCAT，我们能够快速映射和自由配置 I/O，从而显著节约成本。
技术参数
KL2114 | KS2114
KL2134 | KS2134
输出点数
4
额定负载电压
24 V DC (-15 %/+20 %)
负载类型
电阻式负载、电感式负载、灯类负载
大输出电流
每通道 0.5 A（短路保护）
反向电压保护
no
有
电气隔离
500 V" >rms (K-bus/现场电位)
电源触点电流消耗
30 mA
K-bus 电流消耗
9 mA
过程映像中的位宽
4 个输出位
组态
无地址或组态设置
重量
约 70 g
工作/储藏温度
0…+55 °C/-25…+85 °C
相对湿度
95 %，无冷凝
抗振/抗冲击性能
符合 EN 60068-2-6/EN 60068-2-27/29 标准
抗电磁干扰/抗电磁辐射性能
符合 EN 61000-6-2 /EN 61000-6-4 标准

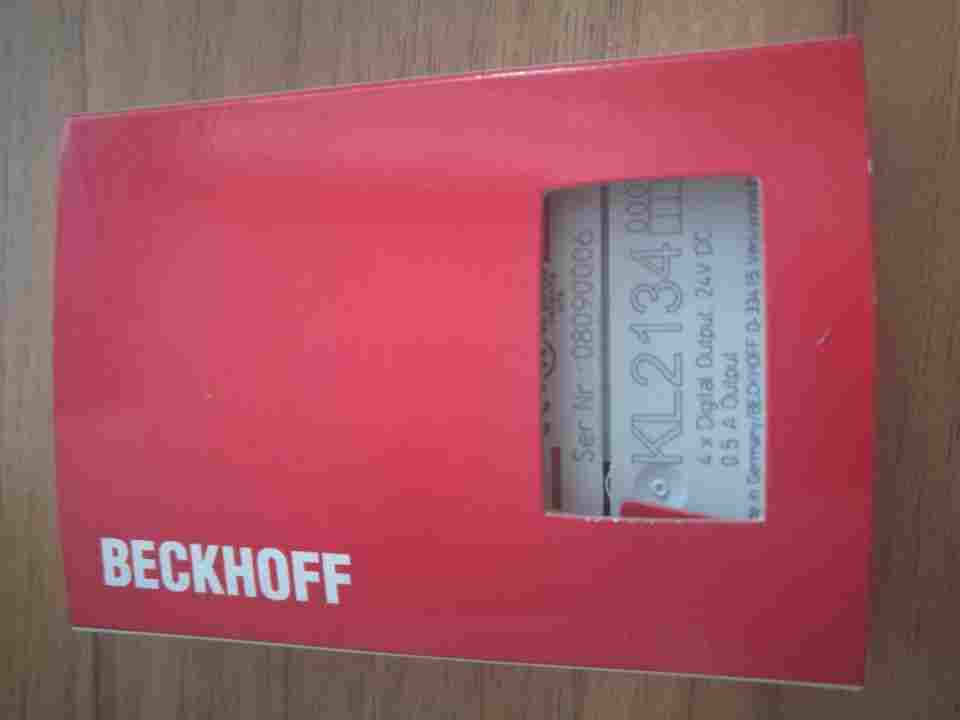

BECKHOFF KL2134实物图如下
