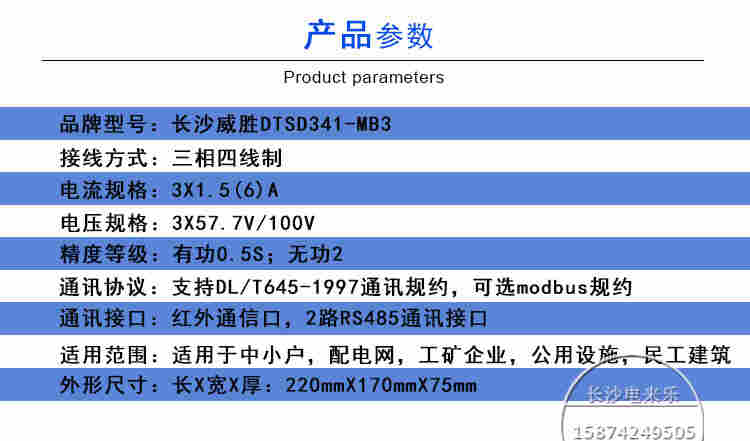

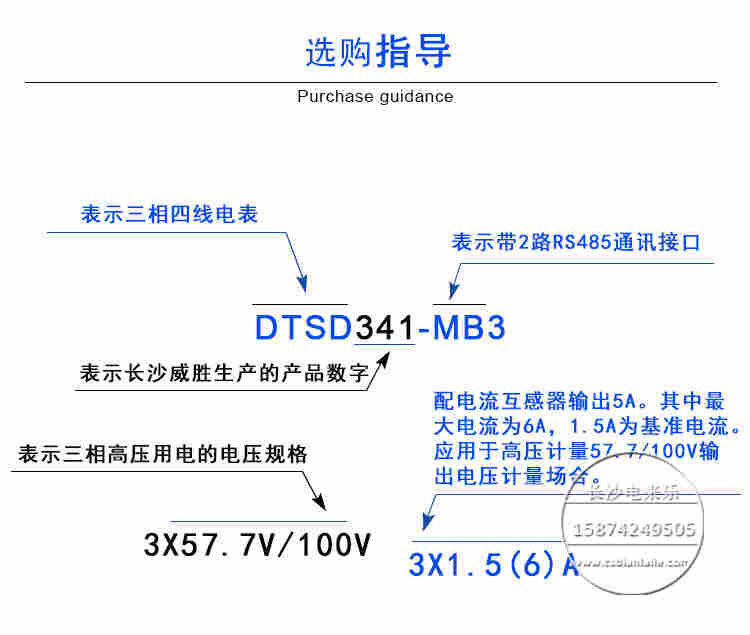

型号：长沙威胜DTSD341-MB3智能电表  0.5s级

接线制式：三相四线制

电流规格：3×1.5(6)A

频率：50HZ

复 费 率：8费率

通讯协议：DL/T645-1997规约；可选modbus规约

电表属性：三相四线电子式多功能电能表

精度等级：有功0.5S级；无功2级

电压规格：3×220/380V

产品尺寸：长×宽×厚：220mm×170mm×75mm

通讯接口：2路RS485接口；远红外通讯接口

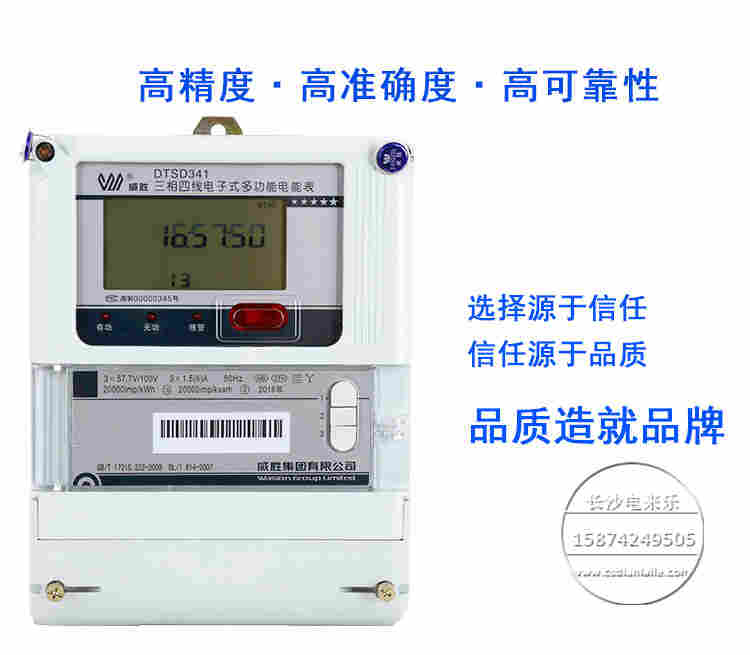

威胜DTSD341-MB3三相多功能电能表，采用知识产权的计量技术，具有高精度、高稳定、功能强大的特点，是威胜三相多功能电能表领域的一代经典产品。

主要功能

停电后可通过按钮、手抄器唤醒显示，可远红外抄表。

大8费率，费率可设置，主副两套时段，时钟双备份，智能自动纠错，大可记录13个月历史记录。

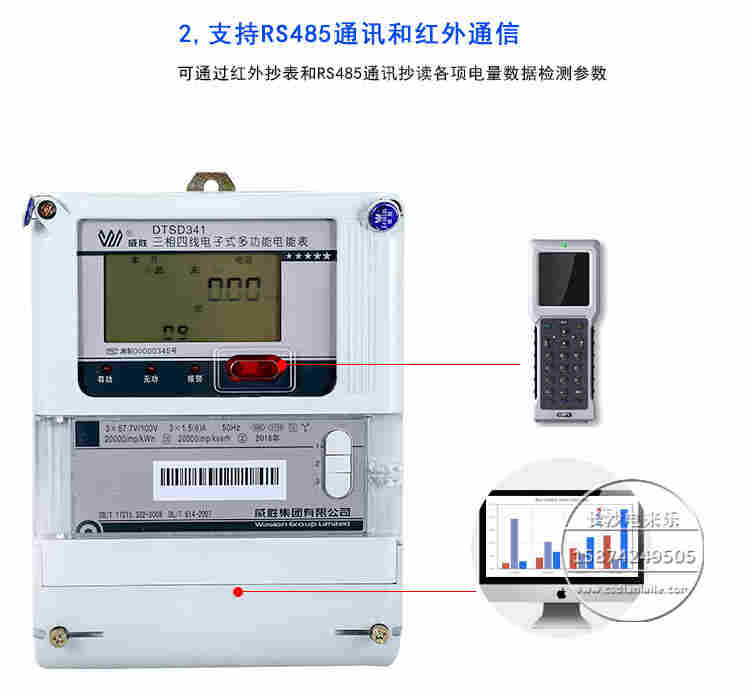

双路RS-485、吸附式、远红外通讯接口，通道相互独立互不影响。支持载波通信功能（可选）。

四路空接点电能脉冲及LED电能脉冲输出。

可设置分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量，组合方式：四象限无功任意组合；计量分相正反向有功、感容性无功电量。

记录失压、全失压、失流、全失流、电压合格率、清零、清需量、编程、校时、上电、过压、逆相序、开盖等多种事件。

分时计量正反向有功、无功大需量及发生时间。

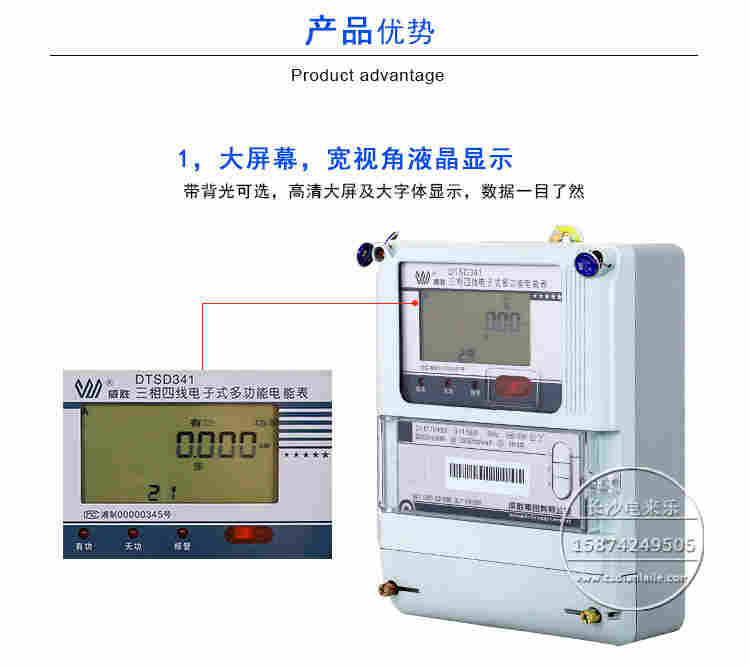

大屏幕、宽视角液晶显示，具备各种状态指示和汉字提示符，带液晶背光显示。

可设置6类数据记录负荷曲线，容量达到2M字节。

双备份数据存储，具有自检和纠错功能，具有内卡错、时钟错、电压逆相序、失压、过压、失流、电池欠压故障报警能。

适用于高可靠性与高稳定度电能计量需求的发电厂、变电站以及各类企事业单位。

1.1  概述

DSSD331/DTSD341（配置号MB3）型三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T8、GB/T8、GB/T8 和DL/T614-2007 等电能表有关标准，采用DL/T645-1997（可扩展到DL/T645-2007）通信规约。

1.2  工作原理简述

本产品由电流互感器、集成计量芯片、微处理器、温补实时时钟、数据接口设备和人机接口设备组成。集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而地获得有功电量和无功电量，微处理器依据相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）

1.3  技术参数

1.3.1  主要技术参数
