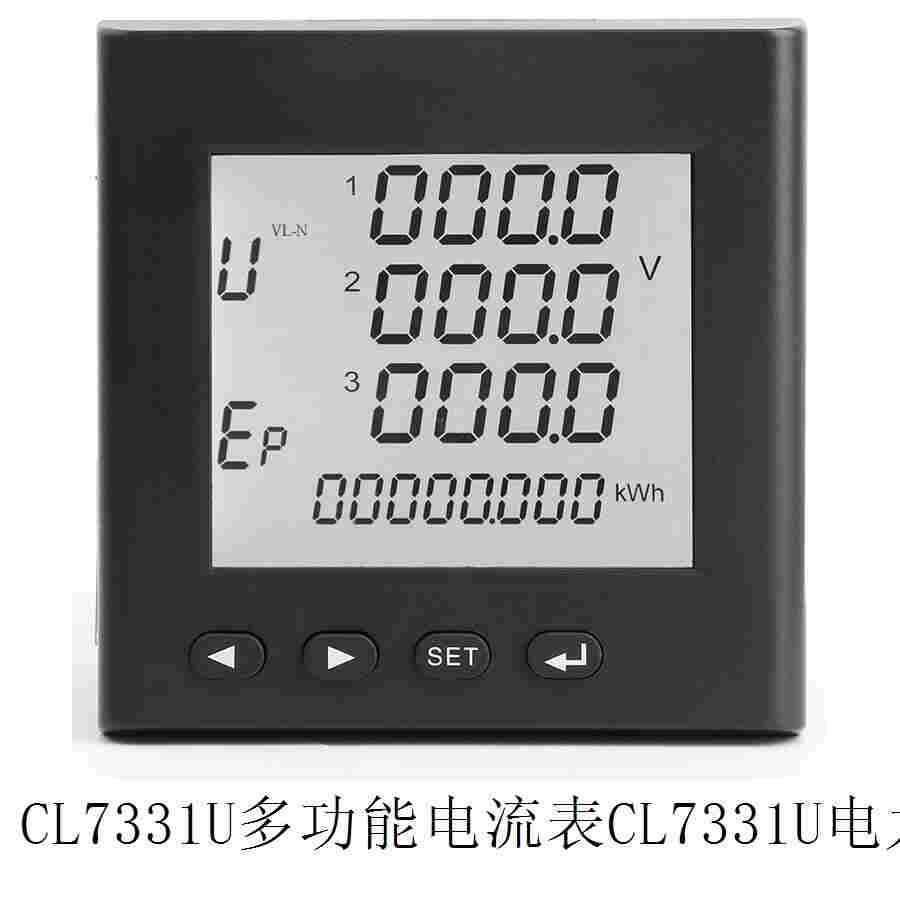

CL7331U多功能电流表CL7331U电力仪表多功能电流表
CL7331U多功能电流表 选型报价：
CL7331U多功能电流表 南京斯沃电气有限公司 [uxc68v91lml]
CL7331U多功能电流表 可通过面板按键或RS485 MODUBS通信设置CT变化。该仪表具有对电网中电流、电压、频率、有功功率、无功功率、电能、功率因数等进行同时测量的功能。三相I，U，KW，KVAR，KWH，KVARH，HZ，COS，有功/无功电能， RS485，二路电能脉冲输出，LED（或者LCD）显示，还有可选功能。多功能电力仪表是种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能智能电表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。CL7331U多功能电力监测仪备有串行口（RS-485），允许连接开放式结构的电脑网络；应用Modbus通讯规约，方便计算机编程设置或读取数据。
CL7331U多功能电流表 参考标准：
GB/T17215IEC62053-61《交流电测量设备 特殊要求 第61部分:功率消耗和电压要求》GB/T17882GB/T 7DL/T614《多功能电能表》
CL7331U多功能电流表
进线、母线或重要馈线的全面电力监控
变电站、建筑或工厂自动化系统
工厂动力系统自动化及负荷控制
工业企业供配电自动化系统
能源和能效管理系统
发电厂厂用电气监控管理系统
DCS 、EMS 、SCADA 系统集成
数据中心电源列头柜
大型建筑的配电柜
功率密度较的机房
配电精密监测计量
说明：
A。 电压输入：输入电压应不于产品的额定输入电压(100V或400V)，否则应考虑使用PT，在电压输入端须安装1A 保险丝。
B.电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，定要先断开CT次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。
C。要确保输入电压、电流相对应，相序致，方向致;否则会出现数值和符号错误!!(功率和电能)
D。 仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式;在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量的负载的接线方式致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压;而在三相四线中，电压测量显示的为相电压。多功能电力仪表是种常用的电力测量仪器，主要用于变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。用户应该如何安装多功能电力仪表产品呢?下面小编就来具体介绍下多功能电力仪表的安装要点，希望可以帮助到大家。
1).在固定的配电柜上，选择合适的地方开个开孔尺寸的安装孔。
2).取出仪表，松开定位螺丝，取下固定夹。
3).将仪表安装插入配电柜的仪表孔中。
4).插入仪表的固定夹，固定定位螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线!
辅助电源预警提醒：当表内剩余电量小于“报警电量”的2倍时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电，此时如用户插卡响应，“报警指示灯”闪烁间隔变为2秒，可以避免断电警告。
断电警告：如在预警提醒时用户未插卡响应，则当剩余电量为用户约定的报警电量（或本次购电量的10%）时，电表拉闸断电警告，显示“拉闸”提示符，此时将IC卡在卡座上插次即恢复供电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。
购电提醒：当表内剩余电量小于“报警电量”时，“报警指示灯”将常亮提醒。
故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。
A. 采用交流电源建议在火线侧安装1A的保险丝。
B. 对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
输入信号
产品采用了每个测量通道单独采集的计算方式，保证了使用时完全致、对称，其具有多种接线方式，适用于不同的负载形式。1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。
4、若信号伴随频干扰，应在线里试用低频过滤器。
5、长时间存放未使用时，请每三个月通电次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
