一、 主要技术指标：

该传感器的技术指标主要取决于所配编码器，可选配的编码器有：HGD65535光电编码器、HJZ8192接触式编码器、或各种进口编码器。

1、 HGD65535光电编码器

编码特性：每周1024组编码，连续64周（即1024*64）

工作电压：DC12-24V

外型尺寸：见图1

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤70mA

防护等级：IP64

输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

2、 HJZ8192接触式编码器

编码特性：每周128组编码，连续64周（即128*64）

工作电压：格雷码无需电源

外型尺寸：见下图

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤40mA

防护等级：IP64

输出信号：并行格雷码

3、 JX8192机械编码器

编码特性：每周32组编码，连续256周（即32*256）

工作电压：DC12V

外型尺寸：见下图

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤40mA

防护等级：IP64

输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

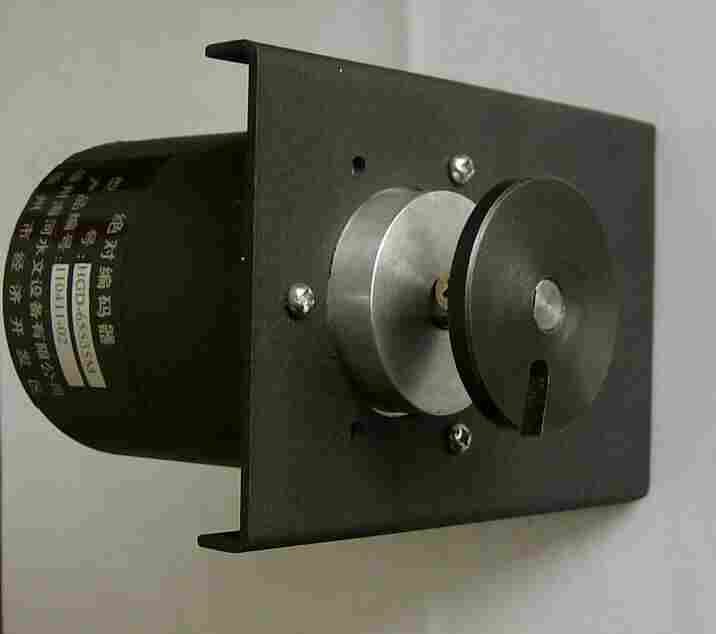

齿轮连接方式：传感器伸出轴通过齿轮直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将带轴法兰盘固定在安装轴上。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将齿轮分别套在传感器伸出轴和法兰盘接头上，并拧紧螺钉，使其两个齿轮咬合完好。然后将传感器支架固定在安装支板上，并拧紧M6螺丝。

注：通过此连接方式，安装调整方便，安装高度调整范围大。并可根据需要扩大或缩小传感器的圈数。
