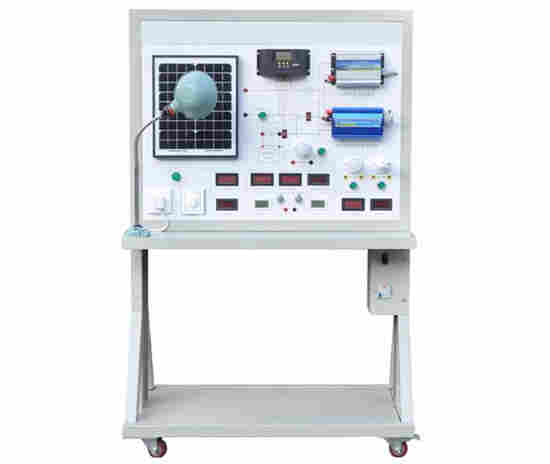

QY-TF01太阳能光伏发电系统演示教学装置

一、产品简介
QY-TF01太阳能光伏发电系统演示教学装置所配控制器采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
二、技术参数
1.太阳能电池组具体参数如下：
峰值功率：20W
*功率电压：17.5V
*功率电流：1.95A
开路电压：22V
短路电流：1.65A
2.太阳能控制器具体功能如下
使用单片机和软件，实现智能控制，自动识别24V系统。
采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
浮充电温度补偿功能。
使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：一般为铅酸电池，具有如下特点：
蓄电池容量：12V7AH
自放电率低
使用寿命长
深放电能力强
充电效率高 工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下：
修正弦波输出(失真率<4%)
输入输出完全隔离设计
能快速并行启动电容、电感负载
三色指示灯显示，输入电压,输出电压，负载水准和故障情形
负载控制风扇冷却
过压/欠压/短路/过载/温保护
5．光伏并网逆变模块
实现DC－AC变换，
输出电压：220VAC
输入电压：DC12V
正弦波正弦波输出，输出电流与电网电压同相位。
逆变器正常工作温度范围-25℃～+60℃，防护等级IP20；
6.负载模块：
直流负载包括：LED灯
交流负载包括：交流LED灯、交流节能灯
在功率允许范围内，可外挂直、交流负载
7.显示测量模块
数显直流电压表，数显直流电流表，数显交流电压表，数显交流电流表。
8.光伏软件
实时显示光伏发电系统的充电电流，负载电流，蓄电池电压等技术参数，完成实验时数据的读取，监测太阳能电池组的电压和电流等。
三、辅助模块
1.外网电源模块
220V交流电；辅助直流稳压系统：输出电流2（A），输入电压220（V），输出电压32（V），输出功率64（W），频率范围50/60（HZ）。
2.辅助照明模块
辅助人工高亮度光源系统，亮度可调整。
3.支撑部件
全钢制结构，桌面采用1mm厚钢板折边而成，框架采用40*60*2方管，经酸洗磷化加热喷塑处理。尺寸为mm.
四、实验项目
实验一  太阳能光伏板能量转换实验
实验二  环境对光伏转换影响实验
实验三  太阳能电池光伏系统直接负载特性实验
实验四  太阳能控制器工作原理实验
实验五  接反保护实验
实验六  太阳能控制器对蓄电池的过充保护实验
实验七  太阳能控制器对蓄电池的过放保护实验
实验八  夜间防反充实验
实验九  离网型逆变器工作原理实验
实验十  独立光伏发电实验
实验十一  光伏并网发电实验
五、设备清单
序号 名称 数量 单位
1 实验台 1 台
2 太阳能电池板 1 块
3 离网逆变电源 1 台
4 太阳能控制器 1 只
5 蓄电池 1 组
6 实验负载 1 套
7 人造光源 1 套
8 使用手册 1 套
